14.4-15،35GHz WR-140 WAVEGUIDE CUPLER

محصولات

دستگاه های هدایت موج

با ما تماس بگیرید

sales@vinncom.com

+86 177 5515 1077

اکنون تماس بگیرید

14.4-15،35GHz WR-140 WAVEGUIDE CUPLER

MOQ:	5 عدد
قیمت:	negotiable
روش پرداخت:	L/C، D/A، D/P، T/T
ظرفیت تأمین:	500

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

ISO 9000 ROHS

شماره مدل

VN-WGCP-1415-WR140-6dB

شماره قطعه:

VN-WGCP-1415-WR140-6dB

فرکانس کاری (گیگاهرتز):

14.4-15.35

افت درج (dB):

≤1.8 DB

ضرر برگشتی (dB):

≥18 دسی بل

کوپلینگ (dB):

جداسازی (dB):

برجسته کردن:

14.4-15.35GHz کوپلر موج هدایت شده

WR-140 RF سمتی کوپلر

یک کوپلر موجگرد با فرکانس بالا

توضیحات محصول

کوپلر موج‌بر WR-140 با فرکانس 14.4-15.35 گیگاهرتز

افت درج کم در مسیر انتقال اصلی
قابلیت تحمل توان بالا (هم توان متوسط و هم توان پیک)
عملکرد پهن‌باند (چند اکتاو موجود است)

اصل کارکرد یککوپلر موج‌بر

یککوپلر موج‌بریک دستگاه جهت‌دار پسیو چهار پورتی است که کسری از توان مایکروویو در حال عبور در یک موج‌بر اصلی را نمونه‌برداری می‌کند.
یککوپلر موج‌برشامل یک موج‌بر اصلی (خط اولیه) و یک موج‌بر ثانویه (خط کوپل شده) است که دارای دهانه‌های کوپلینگ یا شکاف‌هایی در طول دیوار مشترک خود هستند.
یککوپلر موج‌بربخش از پیش تعیین شده‌ای از توان ورودی را از خط اصلی به خط کوپل شده منتقل می‌کند، در حالی که توان باقی‌مانده از طریق خط اصلی ادامه می‌یابد.
یککوپلر موج‌بربر اساس اصل تداخل موج و برهم‌نهی از طریق دهانه‌های کوپلینگ عمل می‌کند.
یککوپلر موج‌برذاتاً جهت‌دار است - فقط موج در حال حرکت رو به جلو (در خط اصلی) را به پورت کوپل شده کوپل می‌کند، در حالی که موج در حال حرکت معکوس به پورت ایزوله کوپل می‌شود.
یککوپلر موج‌بردارای چهار پورت است: پورت ورودی، پورت خروجی (عبوری)، پورت کوپل شده و پورت ایزوله.
یککوپلر موج‌برسطح کوپلینگ خود را (به عنوان مثال، 10 دسی‌بل، 20 دسی‌بل، 30 دسی‌بل، یا 40 دسی‌بل) با کنترل اندازه، تعداد و فاصله دهانه‌های کوپلینگ به دست می‌آورد.
یککوپلر موج‌برجهت‌داری بالایی را فراهم می‌کند، به این معنی که توان کوپل شده از جهت رو به جلو بسیار بیشتر از جهت معکوس است.
پورت ایزوله یککوپلر موج‌برباید با یکبار موج‌برپایان یابد تا هرگونه انرژی ناخواسته کوپل شده معکوس را جذب کند.

شماره قطعه	VN-WGCP-1415-WR140-6dB
فرکانس کاری ( گیگاهرتز )	14.4-15.35
افت درج (دسی‌بل)	≤1.8 دسی‌بل
افت بازگشت (دسی‌بل)	≥18 دسی‌بل
کوپلینگ (دسی‌بل)	6±1
ایزولاسیون (دسی‌بل)	≥28
رابط	WR140 (BJ140)

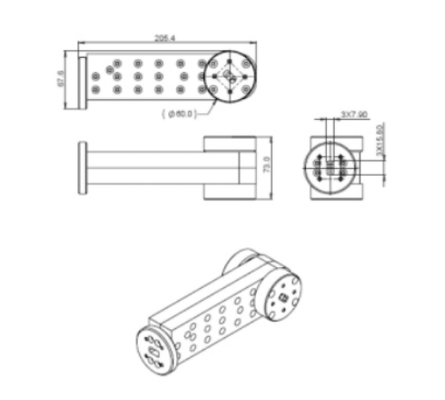

ابعاد (میلی‌متر)	همانطور که در زیر آمده است
دمای کاری ( ℃ )	-40 ~ + 80
رطوبت نسبی	5% ~ 90%
انطباق ROHS	بله

14.4-15،35GHz WR-140 WAVEGUIDE CUPLER
