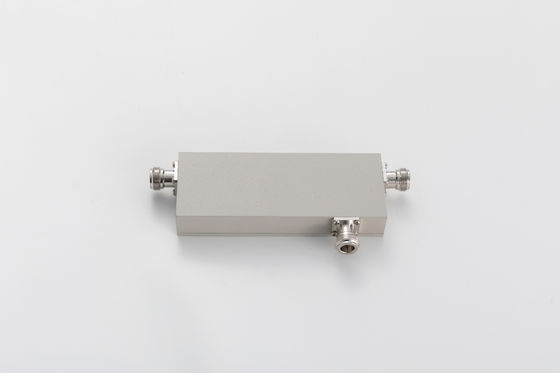

۵۵۰-۶۰۰۰ مگاهرتز N زوج جهت زنانه

محصولات

کابل و پرنده رو امتحان کن

با ما تماس بگیرید

sales@vinncom.com

+8617755151077

اکنون تماس بگیرید

۵۵۰-۶۰۰۰ مگاهرتز N زوج جهت زنانه

MOQ:	5 عدد
قیمت:	negotiable
payment method:	T/T، L/C، D/A، D/P

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

RoHS/ISO9000

شماره مدل

VN-DC-05560

فرکانس کاری (MHz):

550-6000

کانکتور:

VSWR:

≤1.35

-150/-155/-161/-165

توان هندلینگ (وات، حداکثر):

درجه حفاظت:

برجسته کردن:

300W کواکسیال کوپلرهای جهت دار,اتصال جهت دار هم محوری پهن باند,300 وات کوپلر جهت دار پهن باند

Broadband coaxial directional coupler

300W broadband directional coupler

توضیحات محصول

۵۵۰-۶۰۰۰ مگاهرتز N زوج جهت زنانه

جهت گیری بالا
PIM خوب تا -165@43dBm*2
خسارت بازگشت خوب

VN-DC-05560-ONx-xxx.pdf

شماره بخش

VN-DC-05560-ON

فرکانس عملیاتی (MHz)

۵۵۰ تا ۶۰۰۰

مقاومت (اوم)

VSWR

≤1.35

اتصال (dB)

5 ± 14

6 ± 14

7 ± 14

8 ± 14

10 ± 1.6

15±16

20 ± 1.8

از دست دادن ورودی (dB)

≤2.5

≤1.8

≤1.5

≤1.2

≤1.1

≤0.4

≤2.2

عایق بندی (dB)

≥21

≥22

≥23

≥24

≥26

≥31

≥35

IM3 (dBc @ 2×43dBm)

-150/-155/-161/-165

درخواست

محیط داخلی/خارج

درجه حفاظت

IP65

دمای کار (°C)

-40 ~ + 80

رابط

N زن

قدرت حمل (وات، حداکثر)

300

قدرت اوج (وات، حداکثر)

1200

ابعاد (ملی متر) ((L × W × H ، بدون اتصال)

127X40X31

وزن خالص(g)

۴۵۰±۵٪

ابعاد بسته بندی (mm,L×W×H)

190 × 80 × 45

بسته بندی اندازه کارتن (mm,L×W×H)

۴۳۰ × ۴۰۰ × ۱۰۵

انطباق با ROHS

آره

۵۵۰-۶۰۰۰ مگاهرتز N زوج جهت زنانه 0

کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.
