698-3800MHz 4.3-10 زوج جهت گیری زنانه

محصولات

کابل و پرنده رو امتحان کن

با ما تماس بگیرید

sales@vinncom.com

+8617755151077

اکنون تماس بگیرید

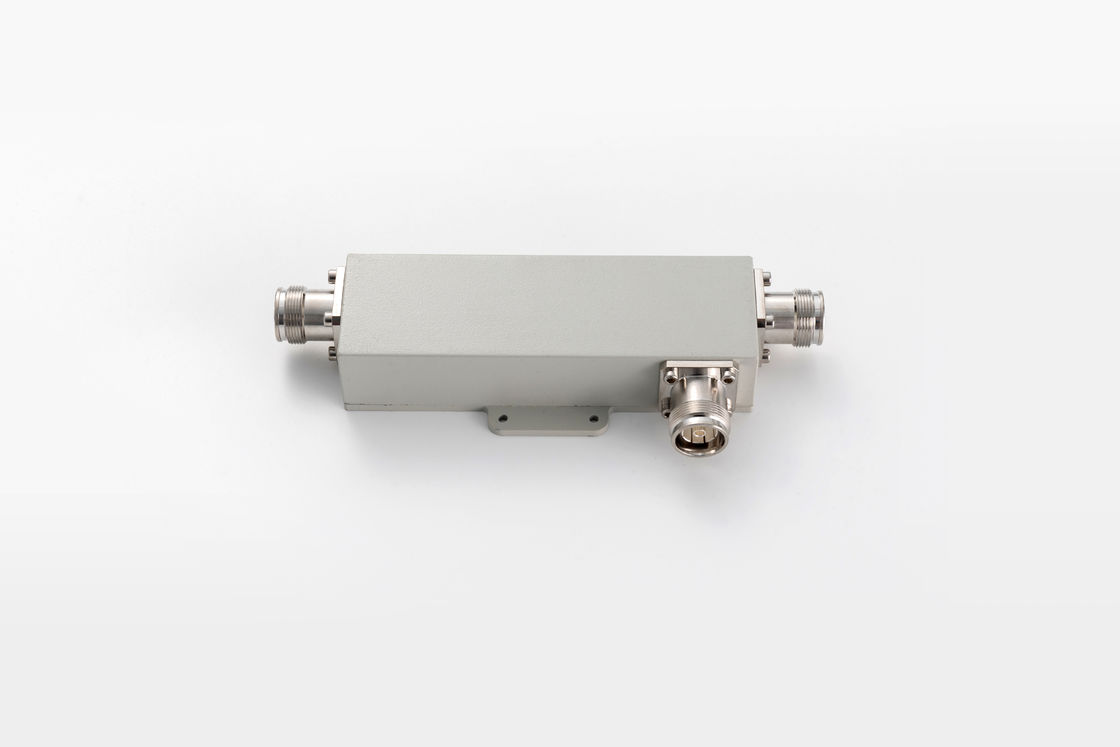

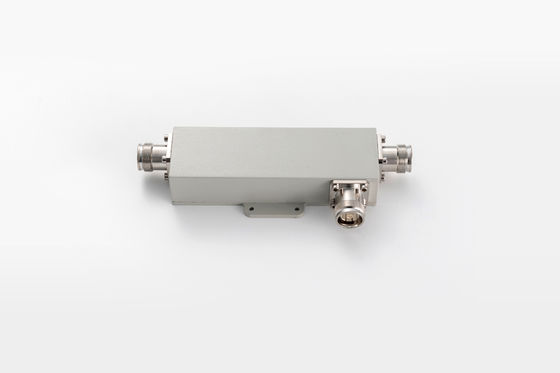

698-3800MHz 4.3-10 زوج جهت گیری زنانه

MOQ:	5 عدد
قیمت:	negotiable
payment method:	L/C، D/A، D/P، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

RoHS/ISO9000

شماره مدل

VN-DC-0738-OP

فرکانس کاری (MHz):

698-3800

VSWR:

≤1.25

امپدانس (اهم):

IM3 (dBc @ 2×43dBm):

-150 / -155 / -160/-165

رابط:

4.3-10 زن

توان هندلینگ (وات، حداکثر):

برجسته کردن:

کوپلر جهت دار با قدرت بالا 4000 مگاهرتز,پیوندهای جهت دار RF با قدرت بالا,ربات هیبریدی زنانه rf

RF high power directional coupler

Female hybrid coupler rf

توضیحات محصول

698-3800MHz 4.3-10 زوج جهت گیری زنانه

PIM خوب تا -165@43dBm*2
خسارت بازگشت خوب
قابل حمل برای نصب

VN-DC-0738-OPx-xxx.pdf

شماره بخش	VN-DC-0738-OP
فرکانس عملیاتی (MHz)	۶۹۸-۸۰۰
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)	± 0.8	± 0.8	± 0.9	± 10	± 10	± 12	± 15
از دست دادن ورودی (dB)	≤2.05	≤1.65	≤1.45	≤0.8	≤0.5	≤0.22	≤0.2
عایق بندی (dB)	≥23	≥24	≥25	≥28	≥33	≥38	≥45
IM3 (dBc @ 2×43dBm)	-150 / -155 / -160/-165
درخواست	در داخل و خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	4.3-10 زن
قدرت حمل (وات، حداکثر)	500
قدرت اوج (وات، حداکثر)	1500
ابعاد (ملی متر) ((L × W × H ، بدون اتصال)	136 × 44 × 30
وزن خالص(g)	535 ± 20
ابعاد بسته بندی (mm,L×W×H)	190 × 80 × 45
بسته بندی اندازه کارتن (mm,L×W×H)	۴۳۰ × ۴۰۰ × ۱۰۵
انطباق با ROHS	آره

698-3800MHz 4.3-10 زوج جهت گیری زنانه 0

کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

کوپلرهای جهت دار Vinncom بر مبنای طرح های مختلف مانند میکرو استریپ، هوا-دی الکتریک، فیلم نازک، موج راهنما و غیره ساخته شده اند.

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلیپوشش سیگنال های تلفن همراه و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی
