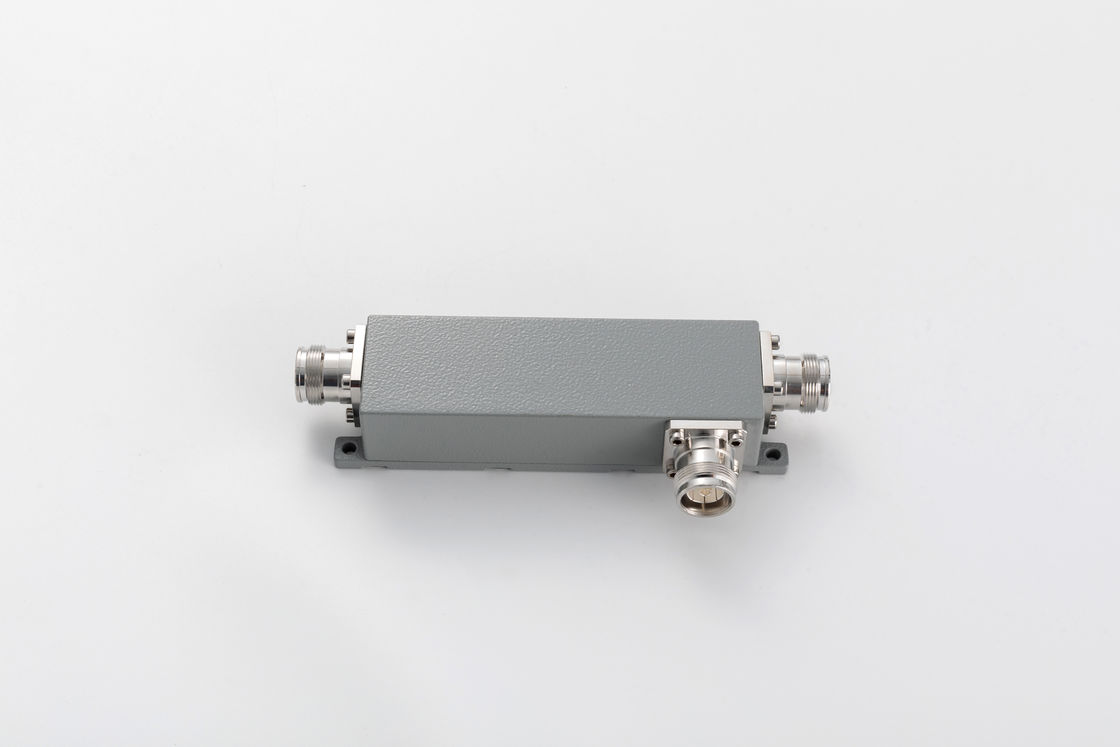

550-6000MHz 4.3-10 زوج جهت گیری زنانه

MOQ:	5 عدد
قیمت:	negotiable
payment method:	L/C، D/A، D/P، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

RoHS/ISO9000

شماره مدل

VN-DC-0560-OPx-XXX

فرکانس کاری (MHz):

550-6000

امپدانس (اهم):

VSWR:

≤1.35

IM3 (dBc @ 2×43dBm):

-150/-155/-161/-165

درجه حفاظت:

برجسته کردن:

DAS RF Directional Coupler (یکپارچه جهت دار DAS RF),3dB RF Directional Coupler,DAS 3db کوپلر جهت دار

3db RF Directional Coupler

DAS 3db directional coupler

توضیحات محصول

550-6000MHz 4.3-10 زوج جهت گیری زنانه

منزوی بودن بالا
باند گسترده
مسطح بودن خوب

VN-DC-05560-OPx-xxx.pdf

شماره بخش	VN-DC-05560-OPx
فرکانس عملیاتی (MHz)	۵۵۰ تا ۶۰۰۰
مقاومت (اوم)	50
VSWR	≤1.35
اتصال (dB)	5 ± 14	6 ± 14	7 ± 14	8 ± 14	10 ± 1.6	15 ± 1.6	20 ± 1.6
از دست دادن ورودی (dB)	≤2.5	≤1.8	≤1.5	≤1.2	≤1.1	≤0.4	≤0.22
عایق بندی (dB)	≥21	≥22	≥23	≥24	≥26	≥31	≥35
IM3 (dBc @ 2×43dBm)	-150/-155/-161/-165
درخواست	محیط داخلی/خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	4.3-10 زن
قدرت حمل (وات، حداکثر)	500
قدرت اوج (وات، حداکثر)	1500
ابعاد (ملی متر) ((L × W × H ، بدون اتصال)	127X40X31
وزن خالص(g)	۵۵۰±۵٪
ابعاد بسته بندی (mm,L×W×H)	190 × 80 × 45
بسته بندی اندازه کارتن (mm,L×W×H)	۴۳۰ × ۴۰۰ × ۱۰۵

کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

Vinncom کوپلرهای جهت دار بر اساس طراحی های مختلف هستند، مانند میکرو استریپلاین,هوا-دی الکتریک,فیلم نازک,موج راهنما و غیره

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلی,پوشش سیگنال موبایل و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی.
