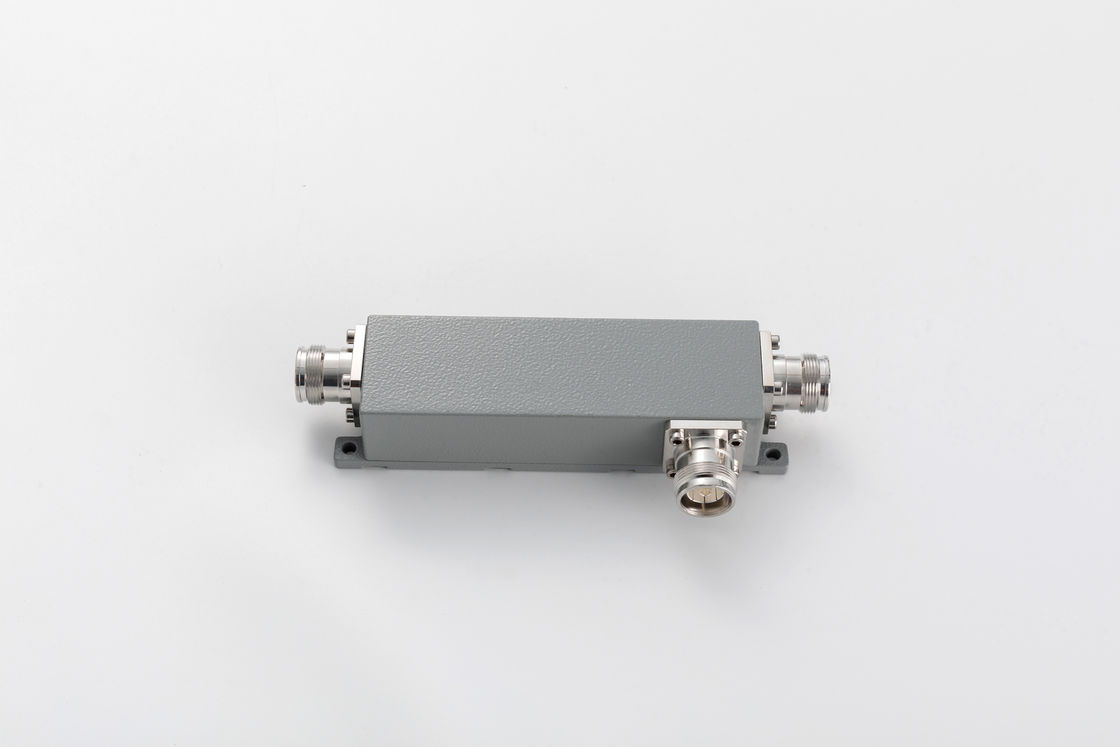

550-6000MHz 4.3-10 زوج جهت گیری زنانه

Name: 550-6000MHz 4.3-10 زوج جهت گیری زنانه
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05560-OPx
Price: 360.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Vinncom

گواهی: RoHS/ISO9000

شماره مدل: VN-DC-05560-OPx

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 5 عدد

قیمت: negotiable

شرایط پرداخت: T/T، L/C، D/A، D/P

بهترین قیمت را دریافت کنید

اکنون تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                      3dB RF Directional Coupler,جفتگرهای هدایت شده رادیواکتیو هیبریدی,پیوندهای جهت دار پهن باند سفارشی, Hybrid RF Directional Coupler, Customized wideband directional coupler


فرکانس کاری (MHz):	550-6000	کانکتور:	4.3-10 زن
VSWR:	≤1.35	PIM:	-150/-155/-161/-165
توان هندلینگ (وات، حداکثر):	500	درجه حفاظت:	IP65

فرکانس کاری (MHz):	550-6000
کانکتور:	4.3-10 زن
VSWR:	≤1.35
PIM:	-150/-155/-161/-165
توان هندلینگ (وات، حداکثر):	500
درجه حفاظت:	IP65

توضیحات

550-6000MHz 4.3-10 زوج جهت گیری زنانه

550-6000MHz 4.3-10 زوج جهت گیری زنانه

جهت گیری بالا
PIM خوب تا -165@43dBm*2
خسارت بازگشت خوب

VN-DC-05560-OPx-xxx.pdf

شماره بخش

VN-DC-05560-OPx

فرکانس عملیاتی (MHz)

۵۵۰ تا ۶۰۰۰

مقاومت (اوم)

VSWR

≤1.35

اتصال (dB)

5 ± 14

6 ± 14

7 ± 14

8 ± 14

10 ± 1.6

15±16

20 ± 1.8

از دست دادن ورودی (dB)

≤2.5

≤1.8

≤1.5

≤1.2

≤1.1

≤0.4

≤2.2

عایق بندی (dB)

≥21

≥22

≥23

≥24

≥26

≥31

≥35

IM3 (dBc @ 2×43dBm)

-150/-155/-161/-165

درخواست

محیط داخلی/خارج

درجه حفاظت

IP65

دمای کار (°C)

-40 ~ + 80

رابط

4.3-10 زن

قدرت حمل (وات، حداکثر)

500

قدرت اوج (وات، حداکثر)

1500

ابعاد (ملی متر) ((L × W × H ، بدون اتصال)

127X40X31

وزن خالص(g)

۵۵۰±۵٪

ابعاد بسته بندی (mm,L×W×H)

190 × 80 × 45

بسته بندی اندازه کارتن (mm,L×W×H)

۴۳۰ × ۴۰۰ × ۱۰۵

انطباق با ROHS

آره

550-6000MHz 4.3-10 زوج جهت گیری زنانه 0

کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

کوپلرهای جهت دار Vinncom بر مبنای طرح های مختلف مانند میکرو استریپ، هوا-دی الکتریک، فیلم نازک، موج راهنما و غیره ساخته شده اند.

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلیپوشش سیگنال های تلفن همراه و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی
