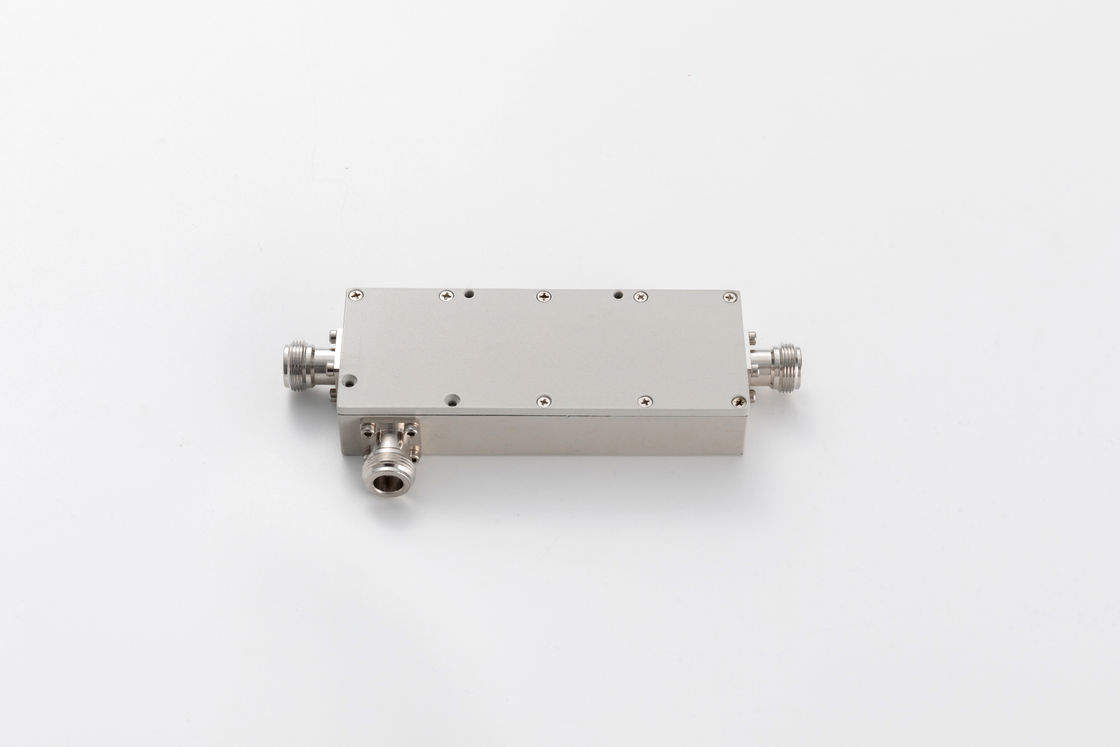

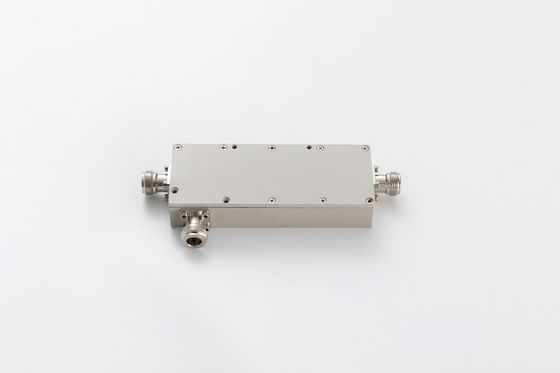

۶۹۸- ۲۷۰۰ مگاهرتز N زنانه

محصولات

کابل و پرنده رو امتحان کن

با ما تماس بگیرید

sales@vinncom.com

+8617755151077

اکنون تماس بگیرید

۶۹۸- ۲۷۰۰ مگاهرتز N زنانه

MOQ:	5 عدد
قیمت:	negotiable
payment method:	L/C، D/A، D/P، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

RoHS/ISO9000

شماره مدل

VN-DC-0727-ON

فرکانس کاری (MHz):

698-2700

امپدانس (اهم):

VSWR:

≤1.25

IM3 (dBc @ 2×43dBm):

-150 / -155 / -161/-165

درخواست:

داخلی خارجی

درجه حفاظت:

برجسته کردن:

IP65 RF سمتی کوپلر,VSWR RF Directional Coupler (کاپلر جهت دار RF VSWR),کوپلر rf VSWR

VSWR RF Directional Coupler

VSWR rf coupler

توضیحات محصول

۶۹۸- ۲۷۰۰ مگاهرتز N زنانه

جهت گیری بالا
PIM خوب تا -165@43dBm*2
خسارت بازگشت خوب

VN-DC-0727-ON-xxx.pdf

شماره بخش	VN-DC-0727-ON
فرکانس عملیاتی (MHz)	۶۹۸- ۲۷۰۰
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)	± 0.8	± 0.8	± 0.8	± 0.8	± 10	± 10	± 12	± 15
از دست دادن ورودی (dB)	≤2.05	≤1.6	≤1.4	≤0.8	≤0.7	≤0.3	≤0.3	≤0.2
عایق بندی (dB)	≥25	≥26	≥27	≥30	≥35	≥40	≥45	≥55
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
درخواست	در داخل و خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	N زن
قدرت حمل (وات، حداکثر)	300
قدرت اوج (وات، حداکثر)	1200
ابعاد (ملی متر) ((L × W × H ، بدون اتصال)	۱۲۲ × ۴۸ × ۲۲
وزن خالص(g)	330 ± 20
ابعاد بسته بندی (mm,L×W×H)	180 × 75 × 30
بسته بندی اندازه کارتن (mm,L×W×H)	400 × 380 × 170
انطباق با ROHS	آره

کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

کوپلرهای جهت دار Vinncom بر مبنای طرح های مختلف مانند میکرو استریپ، هوا-دی الکتریک، فیلم نازک، موج راهنما و غیره ساخته شده اند.

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلیپوشش سیگنال های تلفن همراه و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی
