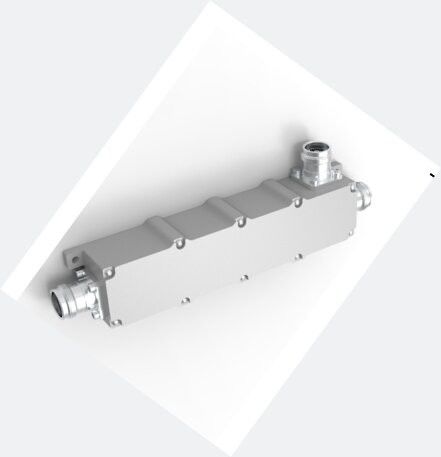

Name: ۳۴۰/۳۸۰-۲۷۰۰ مگاهرتز ۴.۳-۱۰ زنانه
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-03427-OPx-xxx
Price: 360.00 USD
Availability: InStock

MOQ:	5 عدد
قیمت:	negotiable
payment method:	L/C، D/A، D/P، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

چین

نام تجاری

Vinncom

گواهی

ISO 9000 ROHS

شماره مدل

VN-DC-03427-OPx-xxx

نوع کانکتور:

4.3-10 زن

جفت:

5,7,8,10،15دبی

محدوده فرکانس:

۳۴۰ تا ۲۷۰۰ مگاهرتز

مقاومت:

50 اهم

سازنده:

مینی مدارها

نوع نصب:

ارتفاع سطح

دمای کار:

-55 تا +85 درجه سانتیگراد

نوع بسته بندی:

ارتفاع سطح

مطابقت با روش رو:

آره

اندازه:

178.5 × 46 × 33

دمای ذخیره سازی:

-40 تا +85 درجه سانتیگراد

VSWR:

1.2:1

پایان اتصال:

خاکستری

رابطه جنسیتی:

4.3-10 زن

ابعاد:

0.5 × 0.5 × 03

از دست دادن ورودی:

0.5dB

شکل بسته:

مستطیل

نوع محصول:

پیوندهای جهت دار RF

برجسته کردن:

یک کوپلر جهت دار ۲۷۰۰ مگاهرتز,یک کوپلر سمتی زنانه,جفت گیری جهت دار رادیویی زنانه

Female Directional Coupler

Female RF Directional Coupler

توضیحات محصول

۳۴۰/۳۸۰-۲۷۰۰ مگاهرتز ۴.۳-۱۰ زنانه

منزوی بودن بالا
PIM پایین -160dBc@43dBm*2
قابل حمل برای نصب

VN-DC-03427-OPx-xxx.pdf

شماره بخش	VN-DC-03427-OPx-xxx
فرکانس عملیاتی (MHz)	۳۴۰- ۲۷۰۰ مگاهرتز
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)@x	5 ± 13	6 ± 13	7 ± 13	8±15	10±15	13 ± 15	15 ± 1.5	20 ± 1.7
از دست دادن ورودی (dB)	≤2.4	≤1.9	≤1.6	≤1.2	≤0.8	≤0.5	≤0.4	≤0.3
عایق بندی (dB)	≥25	≥26	≥27	≥28	≥30	≥33	≥35	≥40
IM3 (dBc @ 2×43dBm)@xxx	-160
درخواست	محیط داخلی/خارج
درجه حفاظت	IP67
دمای کار (°C)	-40 ~ + 80
رابط	4.3-10 زن
قدرت حمل (وات، حداکثر)	300
قدرت اوج	۱۲۰۰ وات (حداکثر)
ابعاد (ملی متر)	178.5 × 46 × 33
وزن خالص(g)	۷۰۰±۵٪
ابعاد بسته بندی (ملی متر)	۲۴۰ × ۸۰ × ۳۵
اندازه کارتن بسته بندی (ملی متر)	500 × 420 × 160
انطباق با ROHS	آره

۳۴۰/۳۸۰-۲۷۰۰ مگاهرتز ۴.۳-۱۰ زنانه 0
