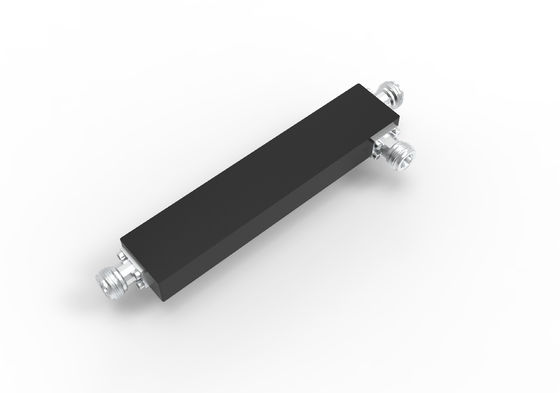

ODM هائیبرید داخلی RF جهت دار برای BTS 350MHz-520MHz

Name: ODM هائیبرید داخلی RF جهت دار برای BTS 350MHz-520MHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-035052-IN
Price: 360.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Vinncom

گواهی: RoHS/ISO9000

شماره مدل: VN-DC-035052-IN

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 5 عدد

قیمت: negotiable

زمان تحویل: 2-4 هفته

شرایط پرداخت: T/T، L/C، D/A، D/P

بهترین قیمت را دریافت کنید

اکنون تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          بسته ی جهت گیری RF ODM,اتصال جهت BTS RF,کوپلر جهت دار هیبریدی ۵۲۰ مگاهرتز, BTS RF Directional Coupler, 520MHz hybrid directional coupler


رابط:	N زن	ابعاد (میلی متر)::	151 × 31 × 17
قدرت هندلینگ::	300	IM3 (DBc @ 2×43dBm)::	-150/-155/-161/-165
VSWR::	≤1.2	درجه محافظت::	IP65
نور بالا::	کوپلر جهت زن 350-520 مگاهرتز N

رابط:	N زن
ابعاد (میلی متر)::	151 × 31 × 17
قدرت هندلینگ::	300
IM3 (DBc @ 2×43dBm)::	-150/-155/-161/-165
VSWR::	≤1.2
درجه محافظت::	IP65
نور بالا::	کوپلر جهت زن 350-520 مگاهرتز N

توضیحات

ODM هائیبرید داخلی RF جهت دار برای BTS 350MHz-520MHz

350-520 مگاهرتز N زوج جهت گیری زنانه VSWR 1.2 PIM -150/-155/-161/-165 زوج جهت گیری برای IBS DAS و BTS

PIM خوب تا -165@43dBm*2
خسارت بازگشت خوب
VSWR خوب در تمام بنادر

شماره بخش	VN-DC-035052-INx
فرکانس عملیاتی (MHz)	۳۵۰ تا ۵۲۰
مقاومت (اوم)	50
VSWR	≤1.2
اتصال (dB)	5	6	10	15	20	30
تحمل (dB)	± 0.8	± 0.8	± 10	± 10	± 10	± 12
از دست دادن ورودی (dB)	≤2.0	≤1.6	≤0.7	≤0.3	≤0.1	≤0.04
عایق بندی (dB)	≥25	≥26	≥30	≥35	≥40	≥50
IM3 (dBc @ 2×43dBm)	-150/-155/-161/-165
درخواست	در داخل
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	N زن
قدرت حمل (وات، حداکثر)	300
قدرت اوج (وات، حداکثر)	1200
ابعاد (ملی متر) ((L × W × H ، بدون اتصال)	151 × 31 × 17
انطباق با ROHS	آره

ODM هائیبرید داخلی RF جهت دار برای BTS 350MHz-520MHz 0

دستگاه های Rf غیرفعال عمدتا در ساخت ایستگاه های پایه سیستم ارتباطات بی سیم و سیستم توزیع برق داخلی استفاده می شوند.به خصوص در ساختمان توزیع سیگنال بی سیم و پوشش طیف گسترده ای از برنامه های کاربردیدستگاه های غیرفعال RF برای اتصال یا توزیع سیگنال های RF در پروژه های ساخت ایستگاه پایه و توزیع برق داخلی استفاده می شود.سیستم توزیع برق داخلی برای اتصال یا شاخه سیگنال های ارسال شده توسط ایستگاه پایه از طریق تجهیزات غیرفعال rf است، و سپس آنها را به هر نقطه پوشش آنتن از طریق تغذیه توزیع کنید، به طوری که پوشش خوبی از سیگنال های بی سیم داخلی به دست آید.
