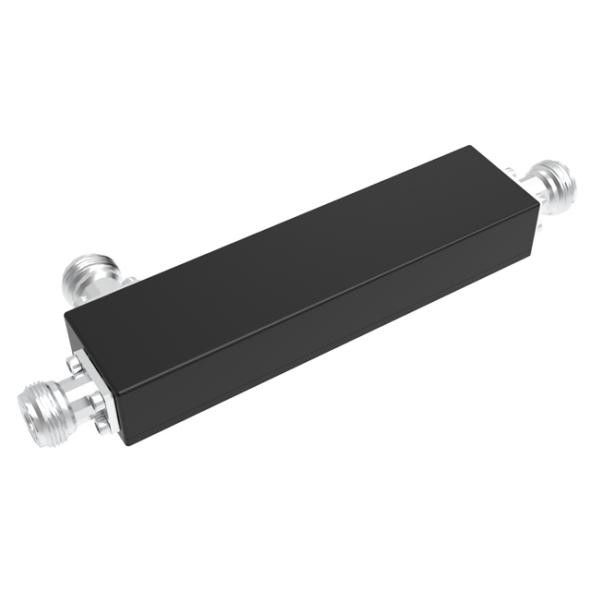

700-3800MHz N زوج جهت گیری زنانه

MOQ:	5 عدد
قیمت:	negotiable
standard packaging:	جعبه / بسته حباب / کارتن
Delivery period:	بستگی به مقدار شما دارد
payment method:	T/T، L/C، D/A، D/P
Supply Capacity:	800 عدد در روز

Detail Information

توضیحات محصول

Detail Information

محل منبع

هفی، چین

نام تجاری

Vinncom

گواهی

ISO9000/RoHS

شماره مدل

VN-DC-0738-INX

مشکی یا خاکستری

سفارشی سازی

کانکتور:

جنس: حفره:

آلومینیوم با روکش نقره

فرکانس:

۷۰۰ تا ۴۰۰۰ مگاهرتز

مقاومت:

برجسته کردن:

20dB RF Directional Coupler,کوپلر جهت دار رادیو اف سی هیبریدی پهن باند,کوپلر هیبریدی با باند پهن 20 دی بی

Broadband Hybrid RF Directional Coupler

20dB broadband hybrid coupler

توضیحات محصول

700-3800MHzN زنپیوندهای جهت دار

●از دست دادن ورودی کم
● دادن قدرت بالا
● PIM پایین VSWR پایین

VN-DC-0738-INX-150.pdf

شماره بخش	VN-DC-0740-INX
فرکانس کار (GHz)	700 تا 4000
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)@x	5	6	7	10	12	15	20	30
تحمل	± 0.8	± 0.8	± 0.9	± 10	± 10	± 10	± 12	± 15
از دست دادن ورودی (dB)	≤2.05	≤1.60	≤1.40	≤0.96	≤0.96	≤0.5	≤0.22	≤0.2
عایق بندی (dB)	≥23	≥24	≥25	≥28	≥28	≥33	≥38	≥45
IM₃(dBc @ 2×43dBm)	-150.
درخواست	در داخل
دمای کار(°C)	-40 ~ + 80
رابط	N زن
قدرت حمل (وات، حداکثر)	300
قدرت اوج (وات، حداکثر)	1200
ابعاد (ملی متر) ((L × W × H ، بدون اتصال)	110×36×18
وزن خالص (g)	155 ± 20
ابعاد بسته بندی (mm,L×W×H)	180×75×30
اندازه کارتن بسته بندی(مم،L×W×H)	430×380×170
انطباق با ROHS	آره

کوپلرهای جهت دار اجزای رایج مایکروویو/ملی متر موج در اندازه گیری مایکروویو و سایر سیستم های مایکروویو هستند که می توانند برای جداسازی، جداسازی و مخلوط کردن سیگنال استفاده شوند.مانند نظارت بر قدرت، ثبات قدرت منبع، انزوا منبع سیگنال، انتقال و بازتاب آزمایش فرکانس پاک کننده. این یک تقسیم کننده قدرت مایکروویو جهت دار است و یک بخش ضروری از رفلکتومتر پاک کننده مدرن است. معمولاً دارای موج هدایت، خط هم محوری، خط نوار و میکروستریپ است.

کاربرد محصول

اجزای غیرفعال RF عمدتاً در ساخت سیستم ارتباطات بی سیم ایستگاه پایه و سیستم توزیع داخلی استفاده می شوند.به خصوص در ساختمان توزیع سیگنال بی سیم داخلی پوشش می دهد استفاده از طیف گسترده ای از اعداد بزرگاجزای غیرفعال RF در پروژه ساخت ایستگاه پایه و توزیع داخلی اثر اتصال یا توزیع سیگنال RF را دارند.سیستم توزیع داخلی است برای راه اندازی اتصال سیگنال ایستگاه پایه یا شنت توسط قطعات RF منفعل، نقاط پوشش از طریق تغذیه برای آنتن، به منظور دستیابی به پوشش مداوم سیگنال بی سیم داخلی.سیستم توزیع داخلی عمدتا شامل منبع و سیستم توزیع روز دو قسمت است.

اجزای منفعل بخش اصلی سیستم تغذیه روزانه است.

محصولات مرتبط

698-2700MHz/698-3800MHz IP65 N زنانه4.3-10 زنانهDIN کانکتور زنانه در دسترس است.

آزمون کننده ما

اين ابزار آزمايش اصلي ماست.

700-3800MHz N زوج جهت گیری زنانه 6

700-3800MHz N زوج جهت گیری زنانه 7

700-3800MHz N زوج جهت گیری زنانه 8

پارامترهای عملکرد دستگاه های RF غیرفعال عمدتا شامل باند عملیاتی، از دست دادن ورودی، موج ایستاده ورودی-خرید، انزوای پورت، نوسانات در باند، سرکوب خارج از باند،محصولات میان سازگاری و ظرفیت قدرت.عملکرد خوب به نفع شبکه است.
