600-4000MHz N زوج جهت گیری زنانه

MOQ:	5 عدد
قیمت:	negotiable
standard packaging:	بسته حباب / جعبه / کارتن
Delivery period:	بستگی به مقدار شما دارد
payment method:	T/T، L/C، D/A، D/P
Supply Capacity:	1000 عدد در روز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

ISO9000/RoHS

شماره مدل

VN-DC-0640-ONx

فرکانس:

600-4000 مگاهرتز

امپدانس (اهم):

VSWR:

≤1.25

توان هندلینگ (وات، حداکثر):

درخواست:

داخلی خارجی

IM3 (dBc @ 2×43dBm):

برجسته کردن:

جفتگر جهت دار 600MHz RF,مدارهای کوچک راديو جهت دار,IP65 اتصال جهت دار مدار کوچک

Minicircuits RF Directional Coupler

IP65 minicircuits directional coupler

توضیحات محصول

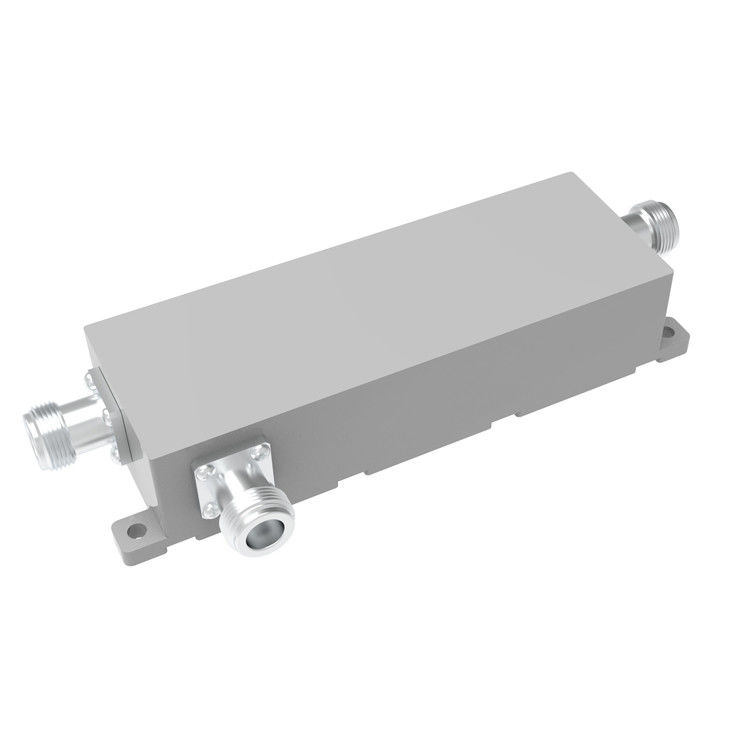

600-4000MHz IP65 300W RF سمتی کوپلر N اتصال زنانه

باند گسترده
مسطح بودن خوب
VSWR خوب در تمام بنادر

VN-DC-0640-ONx-xxx.doc.pdf

شماره بخش	VN-DC-0640-ONx
فرکانس عملیاتی (MHz)	600 تا 4000
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)	5	6	7	8	10	12	15	20
تحمل (dB)	± 0.9	± 0.9	± 0.9	± 0.9	± 12	± 15	± 15	± 15
از دست دادن ورودی (dB)	≤2.1	≤1.7	≤1.5	≤1.2	≤0.8	≤0.7	≤0.5	≤0.4
عایق بندی (dB)	≥22	≥23	≥24	≥25	≥27	≥29	≥32	≥37
IM3 (dBc @ 2×43dBm)	-153 / -163
درخواست	محیط داخلی/خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	N زن
قدرت حمل (وات، حداکثر)	300
قدرت اوج (وات، حداکثر)	1200
ابعاد (ملی متر) ((L × W × H ، بدون اتصال)	134 × 47 × 31
وزن خالص (g)	500±5%
ابعاد بسته بندی (mm,L×W×H)	180 × 80 × 45
بسته بندی اندازه کارتن (mm,L×W×H)	430 × 385 × 105

اين پيوند RF جهت دار است و با پورتهای N ساخته شده است. طرح پيوند جهت دار ما از پورتهای N استفاده می کند که زنانه هستند و مقاومت 50 اوم.

طراحی کوپلر جهت دار Vinncom برای فرکانس حداقل 600 MHz و فرکانس حداکثر 4 GHz طراحی شده است. کوپلر جهت دار با مقدار کوپلر 5/6/7/810/12/15/20 dB ساخته شده است.و قدرت کنترل 300 وات است.

درخواست

کوپلرهای جهت دار دستگاه های مهمی در سیستم های RF هستند. توانایی آنها برای نمونه گیری جهت جلو یا برعکس گسترش سیگنال اجازه می دهد طیف گسترده ای از برنامه های کاربردی در آزمایش،اندازه گیری، نظارت، بازخورد و کنترل

مقدار زیادی از پروژه های ساختمانی دولتی در ساخت و ساز شهری، ساختمان های بتن مسلح افزایش انتشار سیگنال بی سیم به شدت به خطر افتاده است، مترو،تونل زیرزمینی و پارکینگ زیرزمینی گاراژ و دیگر زیرزمینی فضای ساخت و ساز نیز پوشش بی سیم منطقه کور، کاربران در ساختمان استفاده از سرویس ارتباطات تلفن همراه را به شدت محدود می کنند، اپراتورها برای بهبود تجربه کاربر کیفیت خدمات و رقابت را بهبود می بخشند،ما تلاش های خود را برای توسعه و بهینه سازی شبکه ها افزایش خواهیم داد.با ساخت تعداد زيادي از ايستگاه هاي پايه و پخش سيگنال ها در داخل ساختمان،پوشش داخلی برای دستیابی به پوشش یکپارچه و ارائه خدمات شبکه بی سیم کارآمد و پایدار بدون نقاط کور به کاربران حل می شود.
