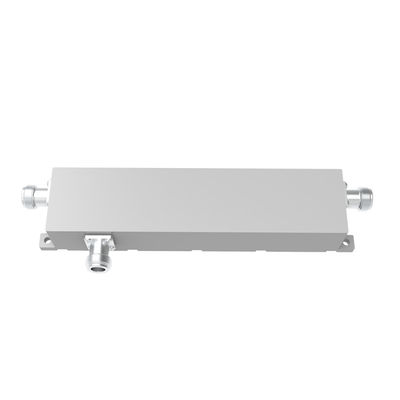

۳۵۰/۳۸۰-۳۸۰۰ مگاهرتز N زوج جهت زنانه
  • name
  • name
  • name
  • name

۳۵۰/۳۸۰-۳۸۰۰ مگاهرتز N زوج جهت زنانه

MOQ: 5 عدد
قیمت: negotiable
standard packaging: جعبه / بسته حباب / کارتن
Delivery period: بستگی به مقدار شما دارد
payment method: T/T، L/C، D/A، D/P
Supply Capacity: 800 عدد در روز
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
هفی، چین
نام تجاری
Vinncom
گواهی
ISO9000/RoHS
شماره مدل
VN-DC-03538-ONx-xxx
رنگ عمومی:
خاکستری
فرکانس:
350-3800 مگاهرتز
مقاومت:
50
کانکتور:
N زن
درجه حفاظت:
IP65
IM3 (dBc @ 2×43dBm):
-160/-163
برجسته کردن:

ترکیب کننده هیبریدی 30dB rf,ترکیب کننده هیبریدی 3800MHz rf,30dB rf power coupling: یک کوپلر قدرت 30dB

,

3800MHz rf hybrid combiner

,

30dB rf power coupler

توضیحات محصول

۳۵۰/۳۸۰-۳۸۰۰ مگاهرتز N زوج جهت زنانه



  • مسطح بودن خوب
  • VSWR خوب در تمام بنادر
  • منزوی بودن بالا



        VN-DC-03538-ONx-xxx.pdf

شماره بخش VN-DC-03538-ONx
فرکانس عملیاتی (MHz) 350/380-3800MHZ
مقاومت (اوم) 50
VSWR ≤1.25
اتصال (dB) 6 ± 12 7 ± 12 8±12 15 ± 1.5 20 ± 1.7 30 ± 1.8
از دست دادن ورودی (dB) ≤1.8 ≤1.5 ≤1.1 ≤0.4 ≤0.2 ≤0.17
عایق بندی (dB) ≥24 ≥25 ≥26 ≥33 ≥28 ≥48
IM3 (dBc @ 2×43dBm) -160 / -163
درخواست محیط داخلی/خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط N زن
قدرت حمل (وات، حداکثر) 300
قدرت اوج (وات، حداکثر) 1200
ابعاد (ملی متر)

182.5 × 44 × 31

(به استثنای کانکتور)
وزن خالص (g)

۷۰۰±۵٪
ابعاد بسته بندی (ملی متر) ۲۴۰ × ۸۰ × ۳۵
اندازه کارتن بسته بندی (ملی متر) 500 × 420 × 160




۳۵۰/۳۸۰-۳۸۰۰ مگاهرتز N زوج جهت زنانه 0۳۵۰/۳۸۰-۳۸۰۰ مگاهرتز N زوج جهت زنانه 1
کوپلرهای جهت دار اغلب از دو خط انتقال متصل به هم ساخته می شوند که به اندازه کافی به هم نزدیک هستند تا انرژی عبور از یکی به دیگری متصل شود.این تکنیک درمایکروویوفرکانس هایی که طراحی خطوط انتقال معمولا برای پیاده سازی بسیاری از عناصر مدار استفاده می شود.دسته بندی شدهدستگاه های قطعی نیز در فرکانس های پایین تر، مانند فرکانس های صوتی که درتلفنهمچنین در فرکانس های مایکروویو، به ویژه باند های بالاتر، طرح های موج هدایت می تواند مورد استفاده قرار گیرد.
کاربرد محصول
۳۵۰/۳۸۰-۳۸۰۰ مگاهرتز N زوج جهت زنانه 2
۳۵۰/۳۸۰-۳۸۰۰ مگاهرتز N زوج جهت زنانه 3
دستگاه های Rf غیر فعال عمدتا در ساخت ایستگاه های پایه سیستم ارتباطات بی سیم و سیستم توزیع داخلی استفاده می شود.به طور خاص، انواع زیادی و تعداد زیادی از برنامه های کاربردی در پوشش توزیع داخلی سیگنال های بدون خط در ساختمان وجود دارد.دستگاه های غیرفعال RF نقش اتصال یا توزیع سیگنال های RF را در ساخت ایستگاه پایه و مهندسی توزیع داخلی ایفا می کنند.سیستم توزیع داخلی این است که سیگنال های منتقل شده توسط ایستگاه پایه را از طریق دستگاه های غیرفعال RF متصل یا شاخه کند و آنها را از طریق تغذیه به آنتن هر نقطه پوشش منتشر کند.به منظور دستیابی به پوشش مداوم خوبی از سیگنال های بی سیم داخلی.

Tags:

کوپلر جهت دار,جفتگر جهت دار هم محوری,اتصال جهت دار ترانسفورماتور,

ترکیب کننده هیبریدی 30dB rf,ترکیب کننده هیبریدی 3800MHz rf,30dB rf power coupling: یک کوپلر قدرت 30dB,

transformer directional coupler
