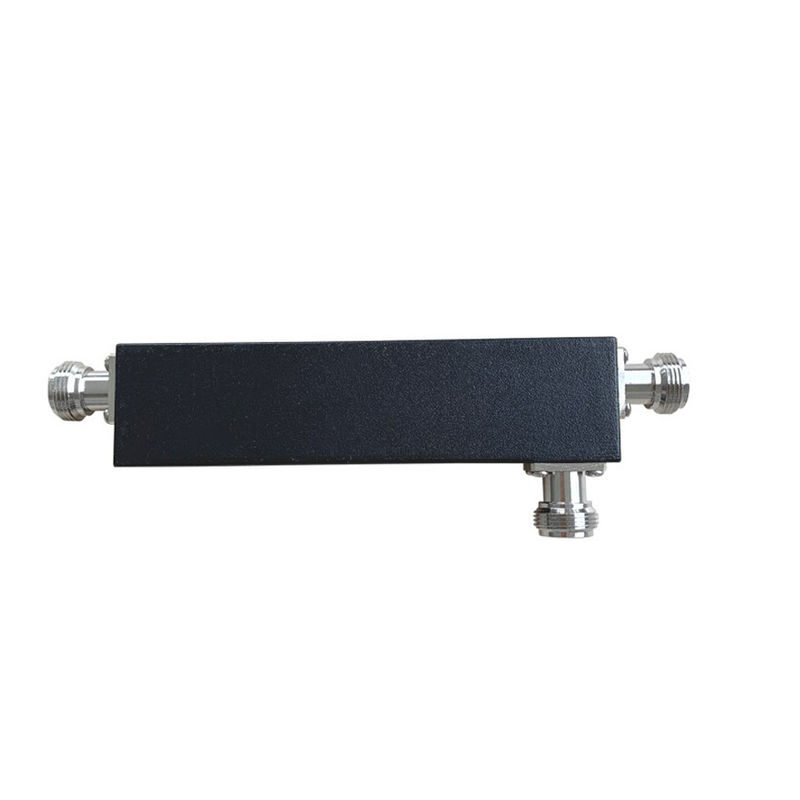

۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه

MOQ:	5 عدد
قیمت:	negotiable
standard packaging:	جعبه / بسته حباب / کارتن
Delivery period:	بستگی به مقدار شما دارد
payment method:	T/T، L/C، D/A، D/P
Supply Capacity:	800 عدد در روز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

هفی، چین

نام تجاری

Vinncom

گواهی

ISO9000/RoHS

شماره مدل

VN-DC-0738-INX

مشکی یا خاکستری

سفارشی سازی

کانکتور:

جنس: حفره:

آلومینیوم با روکش نقره

فرکانس:

700-3800 مگاهرتز

مقاومت:

برجسته کردن:

اتصال جهت BTS RF,20dB RF Directional Coupler,کوپلر آنتن 20dB rf

20dB RF Directional Coupler

20dB rf antenna coupler

توضیحات محصول

۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه

●از دست دادن ورودی کم
● دادن قدرت بالا
● PIM پایین VSWR پایین

VN-DC-0738-INx-xxx.doc.pdf

شماره بخش	VN-DC-0738-INx
فرکانس عملیاتی (MHz)	700 تا 3800
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2
از دست دادن ورودی (dB)	≤2.05	≤1.60	≤1.40	≤0.96	≤0.5	≤0.22
عایق بندی (dB)	≥23	≥24	≥25	≥28	≥33	≥38
IM3 (dBc @ 2×43dBm)	-150/-155 / -160
درخواست	در داخل
دمای کار (°C)	-40 ~ + 80
رابط	N زن
قدرت حمل (وات، حداکثر)	300
قدرت اوج (وات، حداکثر)	1200
ابعاد (ملی متر)	125 × 31 × 20 (به استثنای کانکتور)
وزن خالص (g)	180 ± 20
ابعاد بسته بندی (ملی متر)	160 × 65 × 30
اندازه کارتن بسته بندی (ملی متر)	۳۵۰ × ۳۴۰ × ۱۷۰

کوپلرهای جهت دار اجزای رایج مایکروویو/ملی متر موج در اندازه گیری مایکروویو و سایر سیستم های مایکروویو هستند که می توانند برای جداسازی، جداسازی و مخلوط کردن سیگنال استفاده شوند.مانند نظارت بر قدرت، ثبات قدرت منبع، انزوا منبع سیگنال، انتقال و بازتاب آزمایش فرکانس پاک کننده. این یک تقسیم کننده قدرت مایکروویو جهت دار است و یک بخش ضروری از رفلکتومتر پاک کننده مدرن است. معمولاً دارای موج هدایت، خط هم محوری، خط نوار و میکروستریپ است.

کاربرد محصول

اجزای غیرفعال RF عمدتاً در ساخت سیستم ارتباطات بی سیم ایستگاه پایه و سیستم توزیع داخلی استفاده می شوند.به خصوص در ساختمان توزیع سیگنال بی سیم داخلی پوشش می دهد استفاده از طیف گسترده ای از اعداد بزرگاجزای غیرفعال RF در پروژه ساخت ایستگاه پایه و توزیع داخلی اثر اتصال یا توزیع سیگنال RF را دارند.سیستم توزیع داخلی است برای راه اندازی اتصال سیگنال ایستگاه پایه یا شنت توسط قطعات RF منفعل، نقاط پوشش از طریق تغذیه برای آنتن، به منظور دستیابی به پوشش مداوم سیگنال بی سیم داخلی.سیستم توزیع داخلی عمدتا شامل منبع و سیستم توزیع روز دو قسمت است.

اجزای منفعل بخش اصلی سیستم تغذیه روزانه است.

محصولات مرتبط

698-2700MHz/698-3800MHz IP65 N زنانه4.3-10 زنانهDIN کانکتور زنانه در دسترس است.

آزمون کننده ما

اين ابزار آزمايش اصلي ماست.

۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه 6

۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه 7

۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه 8

پارامترهای عملکرد دستگاه های RF غیرفعال عمدتا شامل باند عملیاتی، از دست دادن ورودی، موج ایستاده ورودی-خرید، انزوای پورت، نوسانات در باند، سرکوب خارج از باند،محصولات میان سازگاری و ظرفیت قدرت.عملکرد خوب به نفع شبکه است.
