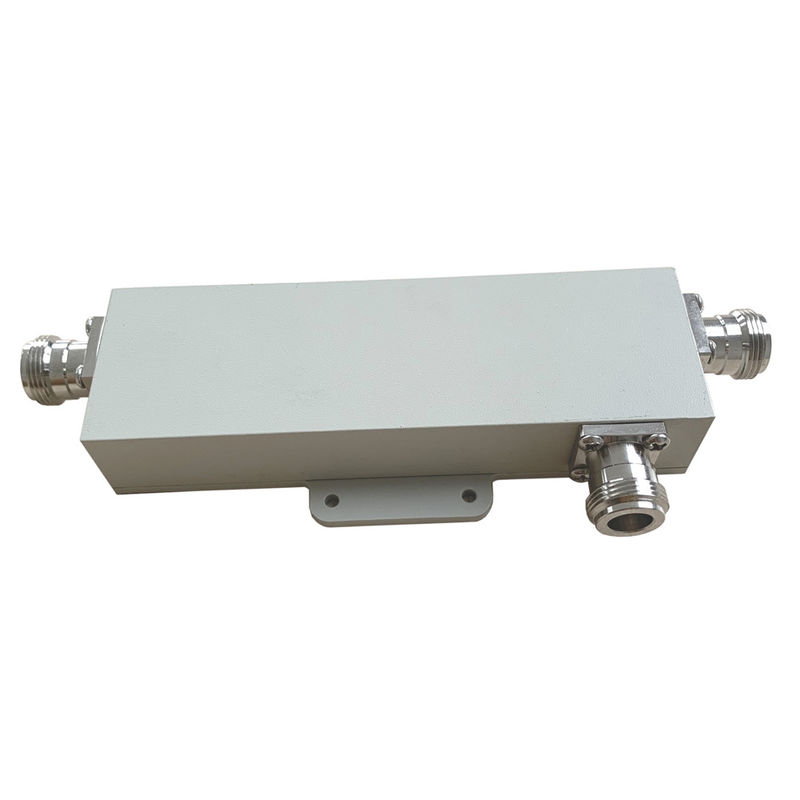

617-3800MHz باند گسترده هیبرید 3db کوپلر جهت دار کم PIM -161dBc

MOQ:	5 عدد
قیمت:	negotiable
standard packaging:	1 عدد / جعبه، 20 عدد / کارتن
Delivery period:	7-10 روز کاری
payment method:	T/T، L/C، D/A، D/P
Supply Capacity:	1000 عدد در روز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

RoHS ISO9001

شماره مدل

VN-DC-0638-ONx

تولید کننده:

سفارشی:

طراحی:

خط دی الکتریک هوا

اختیاری

فرکانس:

617-3800 مگاهرتز

حفاظت:

درخواست:

داخلی خارجی

PIM 3:

-161dbc@2x43dBm

کانکتور:

برجسته کردن:

پيوند بزرگ 3dB جهت دار,کوپلر جهت دار 3dB هیبریدی,کوپلر هیبریدی باند گسترده PIM کم

Hybrid 3db directional coupler

Low PIM wideband hybrid coupler

توضیحات محصول

PIM پایین -161dBc 617-3800MHz N زنانه 5dB 6dB 7dB 8dB 10dB 13dB15dB 20dB 30dB RF Broadband Directional Coupler برای IBS DAS

برای درخواست DAS IBS
درجه اتصال: 5-30dB
PIM کم: تا -165dBc @ 2x43dBm

شماره بخش	VN-DC-0638-ONx
فرکانس عملیاتی (MHz)	617-3800
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)	5 ± 10	6 ± 10	7 ± 12	10 ± 1.3	15 ± 1.3	20 ± 1.3	30 ± 1.7
از دست دادن ورودی (dB)	≤2.1	≤1.7	≤1.45	≤1.0	≤0.5	≤0.22	≤0.2
عایق بندی (dB)	≥23	≥24	≥25	≥28	≥33	≥38	≥45
IM3 (dBc @ 2×43dBm)	-161 / -163
درخواست	در داخل و خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	N زن
قدرت حمل (وات، حداکثر)	300
قدرت اوج (وات، حداکثر)	1200
ابعاد (ملی متر)	136 × 44 × 23 ((با یا بدون کانکتور)
وزن خالص ((g)	360 ± 20
ابعاد بسته بندی (ملی متر)	180 × 75 × 30
بسته بندی کارتون اندازه ((ملی متر))	400 × 380 × 170
انطباق با ROHS	آره

کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

Vinncom کوپلرهای جهت دار بر اساس طراحی های مختلف هستند، مانند میکرو استریپلاین,هوا-دی الکتریک,فیلم نازک,موج راهنما و غیره

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلی,پوشش سیگنال موبایل و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی.
