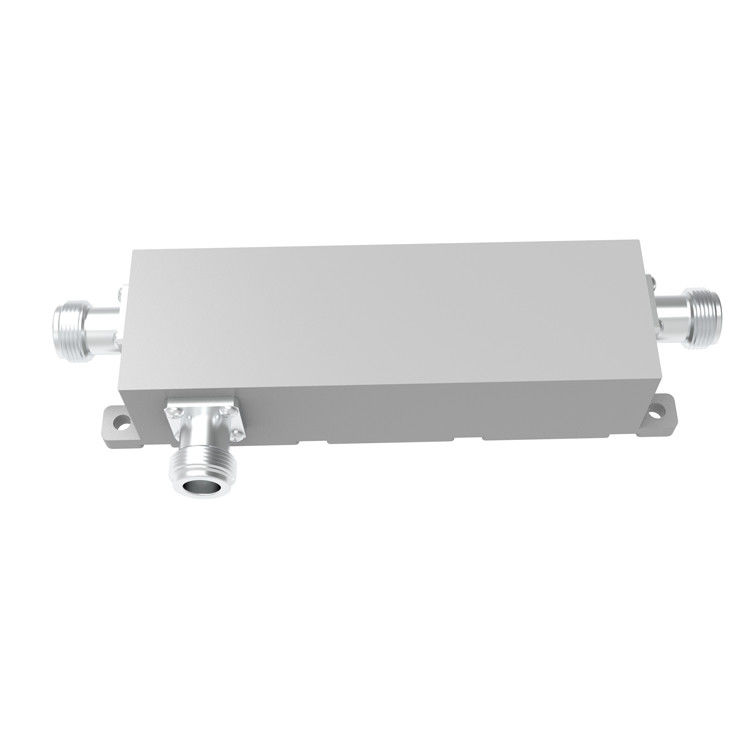

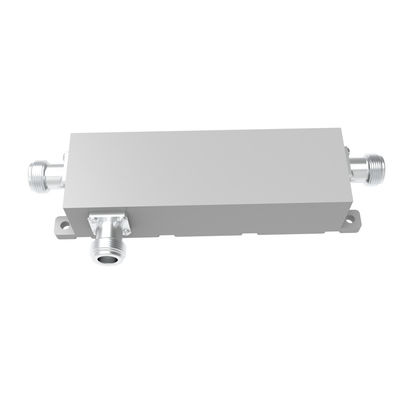

۵۵۰-۶۰۰۰ مگاهرتز N زوج جهت زنانه
  • name
  • name
  • name
  • name

۵۵۰-۶۰۰۰ مگاهرتز N زوج جهت زنانه

MOQ: 5 عدد
قیمت: negotiable
payment method: L/C، D/A، D/P، T/T
Supply Capacity: 1000 عدد در روز
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
ROHS ISO9000
شماره مدل
VN-DC-05560-ONx
تولید کننده:
خوب
ODM:
خوب
سفارشی:
خوب
طراحی:
خط دی الکتریک هوا
رنگ:
اختیاری
فرکانس:
550-6000 مگاهرتز
حفاظت:
IP65
درخواست:
داخلی و خارجی
مدرک جفت:
سفارشی
برجسته کردن:

5dB RF Directional Coupler,کوپلر جهت دار RF با PIM پایین,5dB پیوندهای جهت دار در مایکروویو

,

Low PIM RF Directional Coupler

,

5dB directional coupler in microwave

توضیحات محصول

۵۵۰-۶۰۰۰ مگاهرتز N زوج جهت زنانه



  • برای درخواست DAS IBS
  • درجه اتصال: می تواند سفارشی شود
  • PIM پایین: تا -165dbc @ 43dBM*2



 VN-DC-05560-ONx-xxx.pdf

شماره بخش VN-DC-05560-ONx
فرکانس عملیاتی (MHz) ۵۵۰ تا ۶۰۰۰
مقاومت (اوم) 50
VSWR ≤1.35
اتصال (dB) 5 ± 14 6 ± 14 7 ± 14 8 ± 14 10 ± 1.6 15 ± 1.6 20 ± 1.6
از دست دادن ورودی (dB) ≤2.50 ≤1.80 ≤1.5 ≤1.1 ≤1.1 ≤0.4 ≤0.22
عایق بندی (dB) ≥21 ≥22 ≥23 ≥24 ≥26 ≥31 ≥35
IM3 (dBc @ 2×43dBm) -150.
درخواست در داخل و خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط N زن
قدرت حمل (وات، حداکثر) 300
قدرت اوج (وات، حداکثر) 1200
ابعاد (ملی متر)

127×40×31

(به استثنای کانکتورها)
وزن خالص (g)

۴۵۰±۵٪
ابعاد بسته بندی (ملی متر) 180 × 75 × 30
بسته بندی کارتون اندازه ((ملی متر)) 400 × 380 × 170
انطباق با ROHS آره









۵۵۰-۶۰۰۰ مگاهرتز N زوج جهت زنانه 0۵۵۰-۶۰۰۰ مگاهرتز N زوج جهت زنانه 1







کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

Vinncom کوپلرهای جهت دار بر اساس طراحی های مختلف هستند، مانند میکرو استریپلاین,هوا-دی الکتریک,فیلم نازک,موج راهنما و غیره

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلی,پوشش سیگنال موبایل و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی.
