۳۵۰/۳۸۰-۳۸۰۰ مگاهرتز ۴.۳-۱۰ کوپلر جهت زنانه

Name: ۳۵۰/۳۸۰-۳۸۰۰ مگاهرتز ۴.۳-۱۰ کوپلر جهت زنانه
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-03538-OPx
Price: 360.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Vinncom

گواهی: ROHS ISO9000

شماره مدل: VN-DC-03538-OPx

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 5 عدد

قیمت: negotiable

شرایط پرداخت: L/C، D/A، D/P، T/T

قابلیت ارائه: 1000 عدد در روز

بهترین قیمت را دریافت کنید

اکنون تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      OEM Stripline Directional Coupler (یکپارچه جهت دار استریلاین OEM),30dB Stripline Directional Coupler: یک کوپلر جهت دار 30 دی بی,پیوندهای جهت دار OEM, 30dB Stripline Directional Coupler, OEM surface mount directional coupler


تولید کننده:	خوب	ODM:	خوب
سفارشی:	خوب	طراحی:	خط دی الکتریک هوا
رنگ:	اختیاری	فرکانس:	350/380-3800 مگاهرتز
حفاظت:	IP65	درخواست:	داخلی و خارجی
PIM 3:	-153dbc,-163dbc @43dbm*2	کانکتور:	4.3-10 زن

تولید کننده:	خوب
ODM:	خوب
سفارشی:	خوب
طراحی:	خط دی الکتریک هوا
رنگ:	اختیاری
فرکانس:	350/380-3800 مگاهرتز
حفاظت:	IP65
درخواست:	داخلی و خارجی
PIM 3:	-153dbc,-163dbc @43dbm*2
کانکتور:	4.3-10 زن

توضیحات

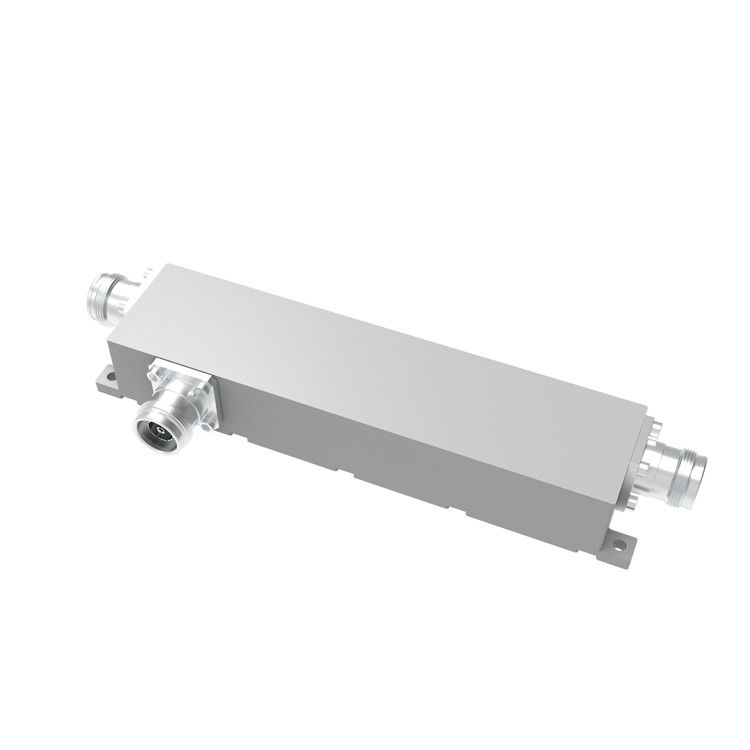

۳۵۰/۳۸۰-۳۸۰۰ مگاهرتز ۴.۳-۱۰ کوپلر جهت زنانه

۳۵۰/۳۸۰-۳۸۰۰ مگاهرتز ۴.۳-۱۰ کوپلر جهت زنانه

می تواند سفارشی شود
تا -165dbc @ 43dBM*2
پیچ یا با براکت

VN-DC-03538-OPx-xxx.pdf

شماره بخش	VN-DC-03538-OPx
فرکانس عملیاتی (MHz)	۳۵۰/۳۸۰-۳۸۰۰
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)	6 ± 12	7 ± 12	8±12	10±12	15 ± 1.5	20 ± 1.7	30 ± 1.8
از دست دادن ورودی (dB)	≤1.8	≤1.5	≤1.1	≤0.9	≤0.5	≤0.2	≤0.17
عایق بندی (dB)	≥24	≥25	≥26	≥28	≥33	≥28	≥48
IM3 (dBc @ 2×43dBm)	-153 / -163
درخواست	محیط داخلی/خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	4.3-10 زن
قدرت حمل (وات، حداکثر)	500
حداکثر قدرت (واط)	1500
ابعاد (ملی متر)	182.5 × 44 × 31 (به استثنای کانکتور)
وزن خالص(g)	۷۷۵±۵٪
ابعاد بسته بندی (ملی متر)	۲۴۰ × ۸۰ × ۳۵
اندازه کارتن بسته بندی (ملی متر)	500 × 420 × 160
انطباق با ROHS	آره

۳۵۰/۳۸۰-۳۸۰۰ مگاهرتز ۴.۳-۱۰ کوپلر جهت زنانه 0

کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

Vinncom کوپلرهای جهت دار بر اساس طراحی های مختلف هستند، مانند میکرو استریپلاین,هوا-دی الکتریک,فیلم نازک,موج راهنما و غیره

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلی,پوشش سیگنال موبایل و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی.
