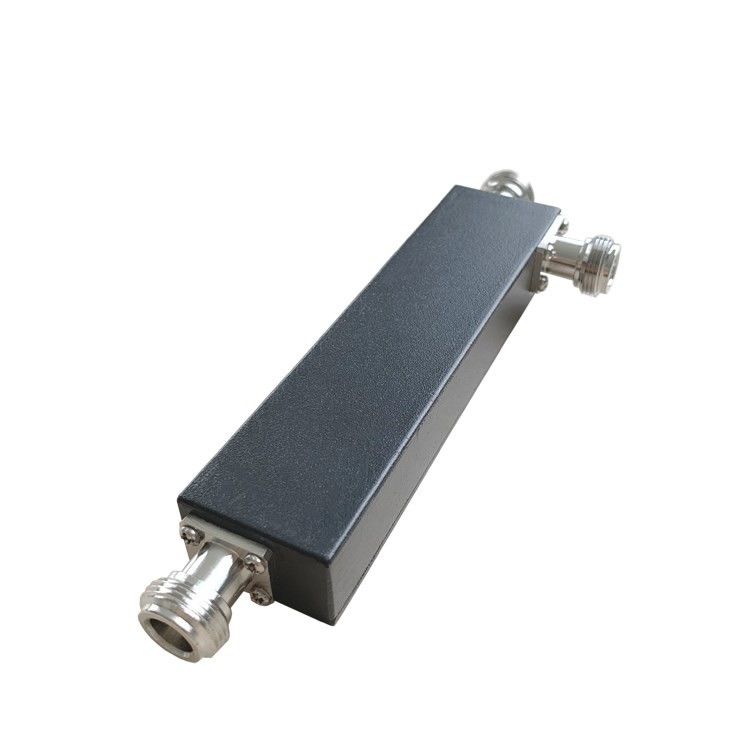

۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه
  • name
  • name
  • name
  • name

۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه

MOQ: 5 عدد
قیمت: negotiable
payment method: L/C، D/A، D/P، T/T
Supply Capacity: 1000 عدد در روز
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
ROHS ISO9000
شماره مدل
VN-DC-0738-INX
تولید کننده:
خوب
ODM:
خوب
سفارشی:
خوب
طراحی:
خط دی الکتریک هوا
رنگ:
اختیاری
فرکانس:
698-3800 مگاهرتز
درخواست:
در داخل
PIM:
-153dbc -163dbc @43dbm*2
برجسته کردن:

پيوند جهت دار 3dB جهت دار,کوپلر جهت دار VHF 3dB,کپسول جهت دار موج هدایت vhf

,

VHF 3db directional coupler

,

Waveguide vhf directional coupler

توضیحات محصول

۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه



  • باند گسترده
  • مسطح بودن خوب
  • VSWR خوب در تمام بنادر



 VN-DC-0738-INx-xxx.doc.pdf

شماره بخش VN-DC-0738-INx
فرکانس عملیاتی (MHz) ۶۹۸-۸۰۰
مقاومت (اوم) 50
VSWR ≤1.25
اتصال (dB) 5 ± 0.8 6 ± 0.8 7 ± 0.9 10 ± 1.0 15 ± 1 20 ± 1.2
از دست دادن ورودی (dB) ≤2.05 ≤1.60 ≤1.40 ≤0.96 ≤0.5 ≤0.22
عایق بندی (dB) ≥23 ≥24 ≥25 ≥28 ≥33 ≥38
IM3 (dBc @ 2×43dBm) -155 / -160
درخواست در داخل
دمای کار (°C) -40 ~ + 80
رابط N زن
قدرت حمل (وات، حداکثر) 300
قدرت اوج (وات، حداکثر) 1200
ابعاد (ملی متر)(به استثنای کانکتور) 125 × 31 × 20@5~10db؛125 × 31 × 17@15 ~ 20db
وزن خالص (g) 180 ± 20
ابعاد بسته بندی (ملی متر) 160 × 65 × 30
اندازه کارتن بسته بندی (ملی متر) ۳۵۰ × ۳۴۰ × ۱۷۰
انطباق با ROHS آره



۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه 0



کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

Vinncom کوپلرهای جهت دار بر اساس طراحی های مختلف هستند، مانند میکرو استریپلاین,هوا-دی الکتریک,فیلم نازک,موج راهنما و غیره

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلی,پوشش سیگنال موبایل و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی.
