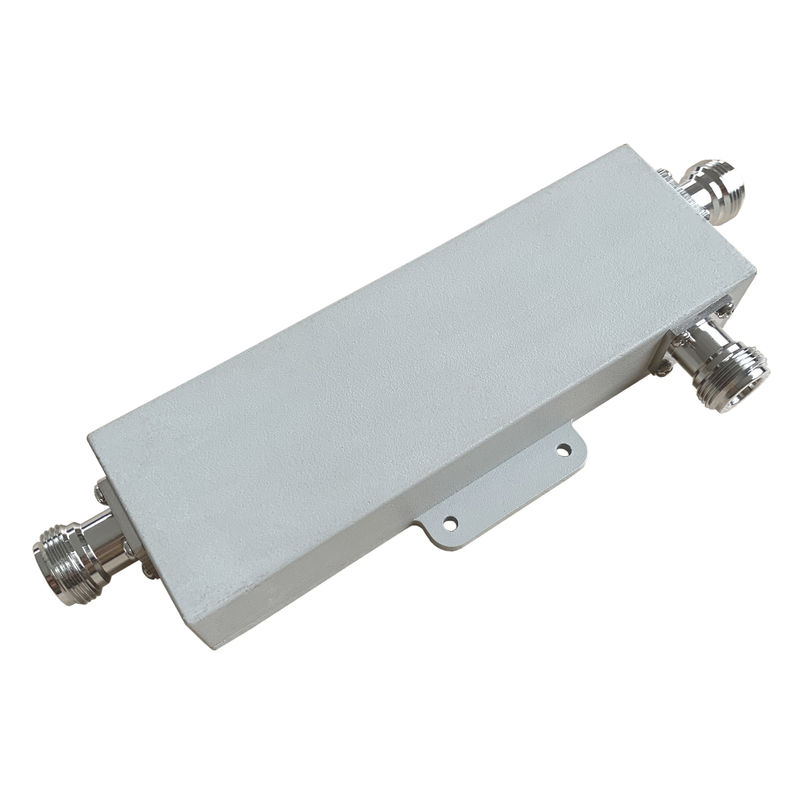

۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه

Name: ۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-ONx
Price: 360.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Vinncom

گواهی: ROHS ISO9000

شماره مدل: VN-DC-0738-ONx

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 5 عدد

قیمت: negotiable

شرایط پرداخت: L/C، D/A، D/P، T/T

قابلیت ارائه: 1000 عدد در روز

بهترین قیمت را دریافت کنید

اکنون تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              قطب کش جهت دار VHF,10 دبی vhf کوپلر جهت دار,اتصال جهت دار 10 دبی Stripline, 10 Db vhf directional coupler, Stripline 10 db directional coupler


تولید کننده:	خوب	ODM:	خوب
سفارشی:	خوب	طراحی:	خط دی الکتریک هوا
رنگ:	اختیاری	فرکانس:	550-3800 مگاهرتز
حفاظت:	IP65	درخواست:	داخلی و خارجی

تولید کننده:	خوب
ODM:	خوب
سفارشی:	خوب
طراحی:	خط دی الکتریک هوا
رنگ:	اختیاری
فرکانس:	550-3800 مگاهرتز
حفاظت:	IP65
درخواست:	داخلی و خارجی

توضیحات

۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه

۶۹۸-۸۰۰ مگاهرتز N زوج جهت زنانه

خسارت بازگشت خوب
منزوی بودن بالا
قابل حمل برای نصب

VN-DC-0738-ONx-xxx.pdf

شماره بخش	VN-DC-0738-ONx
فرکانس عملیاتی (MHz)	۶۹۸-۸۰۰
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2	30 ± 1.5
از دست دادن ورودی (dB)	≤2.05	≤1.65	≤1.45	≤0.8	≤0.5	≤0.22	≤0.2
عایق بندی (dB)	≥23	≥24	≥25	≥28	≥33	≥38	≥45
IM3 (dBc @ 2×43dBm)	-155 / -163
درخواست	در داخل و خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	N زن
قدرت حمل (وات، حداکثر)	300
قدرت اوج (وات، حداکثر)	1200
ابعاد (ملی متر)	136 × 44 × 23 (به استثنای کانکتور)
وزن خالص(g)	360 ± 20
ابعاد بسته بندی (ملی متر)	180 × 75 × 30
بسته بندی کارتون اندازه ((ملی متر))	400 × 380 × 170
انطباق با ROHS	آره

کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

Vinncom کوپلرهای جهت دار بر اساس طراحی های مختلف هستند، مانند میکرو استریپلاین,هوا-دی الکتریک,فیلم نازک,موج راهنما و غیره

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلی,پوشش سیگنال موبایل و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی.
