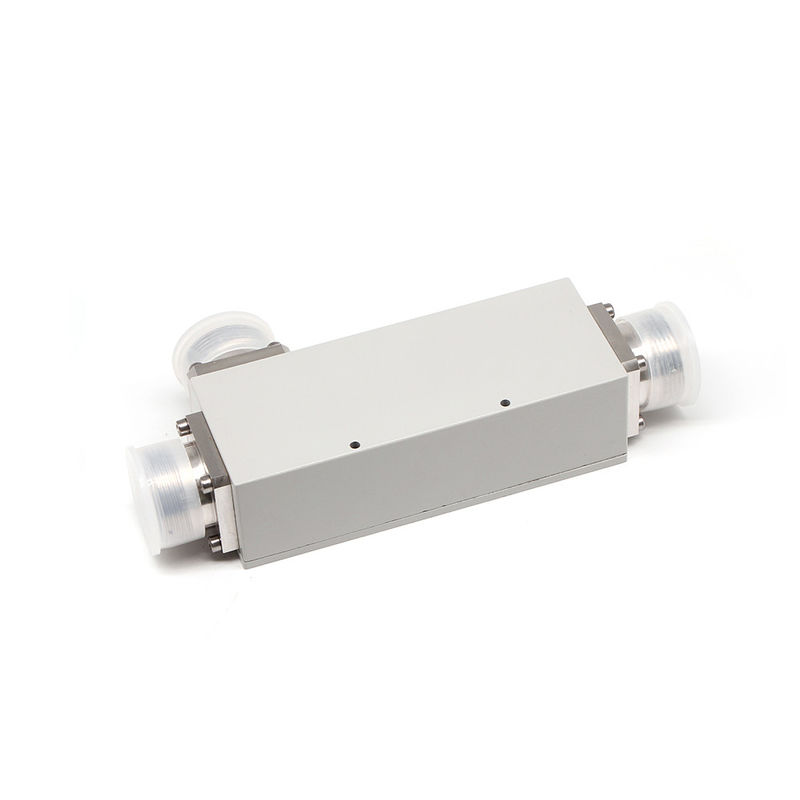

698-2700MHz 4.3-10 زوج جهت گیری زنانه

MOQ:	5 عدد
قیمت:	negotiable
payment method:	L/C، D/A، D/P، T/T
Supply Capacity:	1000 عدد در روز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

ROHS ISO9000

شماره مدل

VN-DC-0727-OPx

تولید کننده:

سفارشی:

طراحی:

خط دی الکتریک هوا

اختیاری

فرکانس:

698-2700 مگاهرتز

برجسته کردن:

40dB rf سمتی کوپلر,-163PIM RF Directional Coupler,40dB کوپلر دو جهت

-163PIM RF Directional Coupler

40dB dual directional coupler

توضیحات محصول

698-2700MHz 4.3-10 زوج جهت گیری زنانه

جهت گیری بالا
منزوی بودن بالا
PIM خوب تا -163@43dBm*2

VN-DC-0727-OPx-xxx.pdf

شماره بخش	VN-DC-0727-OPx
فرکانس عملیاتی (MHz)	۶۹۸- ۲۷۰۰
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.8	10 ± 0.8	15 ± 1	20 ± 1	30 ± 1.2	40 ± 1.5
از دست دادن ورودی (dB)	≤2.05	≤1.6	≤1.4	≤0.8	≤0.7	≤0.3	≤0.3	≤0.2
عایق بندی (dB)	≥25	≥26	≥27	≥30	≥35	≥40	≥45	≥55
IM3 (dBc @ 2×43dBm)	-155 / -163
درخواست	در داخل و خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	4.3-10 زن
قدرت حمل (وات، حداکثر)	500
قدرت اوج (وات، حداکثر)	1500
ابعاد (ملی متر)	122 × 48 × 30 (به استثنای کانکتور)
وزن خالص(g)	545 ± 20
ابعاد بسته بندی (ملی متر)	190 × 80 × 45
بسته بندی کارتون اندازه ((ملی متر))	۴۳۰ × ۴۰۰ × ۱۰۵
انطباق با ROHS	آره

کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

کوپلرهای جهت دار Vinncom بر مبنای طرح های مختلف مانند میکرو استریپ، هوا-دی الکتریک، فیلم نازک، موج راهنما و غیره ساخته شده اند.

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلیپوشش سیگنال های تلفن همراه و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی
