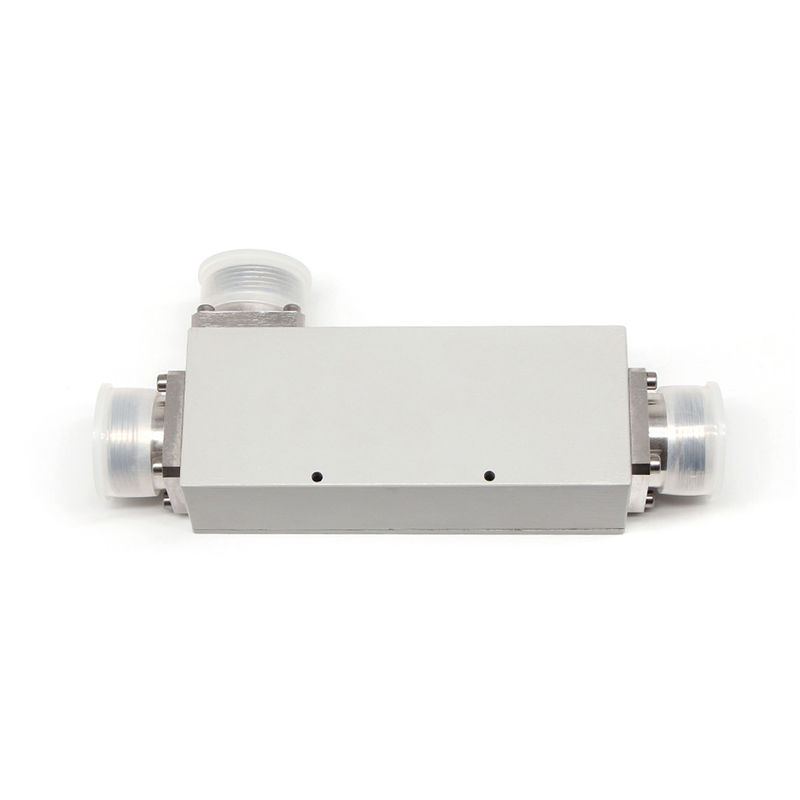

698-2700MHz DIN زوج جهت گیری زنانه
  • name

698-2700MHz DIN زوج جهت گیری زنانه

MOQ: 5 عدد
قیمت: negotiable
payment method: L/C، D/A، D/P، T/T
Supply Capacity: 1000 عدد در روز
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
ROHS ISO9000
شماره مدل
VN-DC-0727-ODx
تولید کننده:
خوب
ODM:
خوب
سفارشی:
خوب
طراحی:
خط دی الکتریک هوا
رنگ:
اختیاری
فرکانس:
698-2700 مگاهرتز
برجسته کردن:

40dB کوپلر هدایت شده هیبریدی,پیوندهای جهت دار هیبریدی ODM,کپسول جهت دار کم فرکانس ODM

,

ODM hybrid directional coupler

,

ODM low frequency directional coupler

توضیحات محصول

698-2700MHz DIN زوج جهت گیری زنانه



  • PIM خوب تا -163@43dBm*2
  • VSWR خوب در تمام بنادر
  • خسارت بازگشت خوب



 VN-DC-0727-ODx-xxx.pdf

شماره بخش VN-DC-0727-ODx
فرکانس عملیاتی (MHz) ۶۹۸- ۲۷۰۰
مقاومت (اوم) 50
VSWR ≤1.25
اتصال (dB) 5 ± 0.8 6 ± 0.8 7 ± 0.8 10 ± 0.8 15 ± 1 20 ± 1 30 ± 1.2 40 ± 1.5
از دست دادن ورودی (dB) ≤2.05 ≤1.6 ≤1.4 ≤0.8 ≤0.7 ≤0.3 ≤0.3 ≤0.2
عایق بندی (dB) ≥25 ≥26 ≥27 ≥30 ≥35 ≥40 ≥45 ≥55
IM3 (dBc @ 2×43dBm) -155 / -163
درخواست در داخل و خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط زنانه
قدرت حمل (وات، حداکثر) 500
قدرت اوج (وات، حداکثر) 1500
ابعاد (ملی متر) 122 × 48 × 36 (به استثنای کانکتور)
وزن خالص(g) 700 ± 20
ابعاد بسته بندی (ملی متر) 190 × 80 × 45
بسته بندی کارتون اندازه ((ملی متر)) ۴۳۰ × ۴۰۰ × ۱۰۵
انطباق با ROHS آره



698-2700MHz DIN زوج جهت گیری زنانه 0




کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

کوپلرهای جهت دار Vinncom بر مبنای طرح های مختلف مانند میکرو استریپ، هوا-دی الکتریک، فیلم نازک، موج راهنما و غیره ساخته شده اند.

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلیپوشش سیگنال های تلفن همراه و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی


Tags:

کوپلر جهت دار,جفتگر جهت دار هم محوری,اتصال جهت دار ترانسفورماتور,

40dB کوپلر هدایت شده هیبریدی,پیوندهای جهت دار هیبریدی ODM,کپسول جهت دار کم فرکانس ODM,

transformer directional coupler
