550 تا 3800MHZ 8dB 1200 وات DAS RF Directional Coupler

محصولات

کابل و پرنده رو امتحان کن

با ما تماس بگیرید

sales@vinncom.com

+8617755151077

اکنون تماس بگیرید

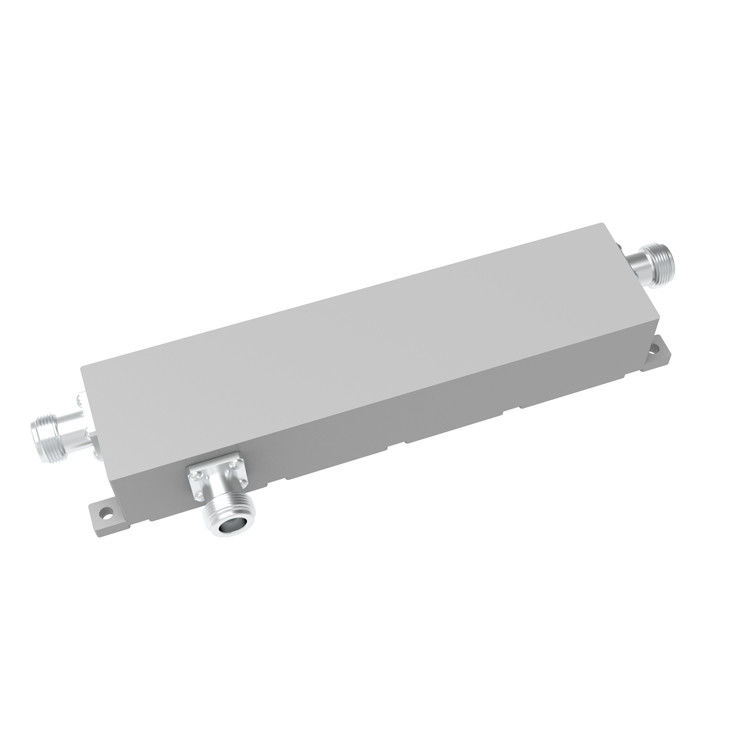

550 تا 3800MHZ 8dB 1200 وات DAS RF Directional Coupler

MOQ:	5 عدد
قیمت:	negotiable
payment method:	L/C، D/A، D/P، T/T
Supply Capacity:	1000 عدد در روز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

ROHS ISO9000

شماره مدل

VN-DC-05538-ONx

تولید کننده:

سفارشی:

طراحی:

خط دی الکتریک هوا

اختیاری

فرکانس:

550-3800 مگاهرتز

برجسته کردن:

8dB DAS RF Directional Coupler,1200 وات RF سمتی کوپلر,3800MHZ کواکسیال کوپلرهای جهت دار

1200 Watt RF Directional Coupler

3800MHZ coaxial directional coupler

توضیحات محصول

550-3800MHZ Nزنان 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB RF Air Dielectric DAS IBS کوپلر جهت دار

خسارت بازگشت خوب
درجه اتصال: می تواند سفارشی شود
PIM پایین: تا -165dbc @ 43dBM*2

شماره بخش	VN-DC-05538-ONx
فرکانس عملیاتی (MHz)	۵۵۰ تا ۳۸۰۰
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)	5	6	7	8	10	12	15	20
تحمل (dB)	± 0.9	± 0.9	± 0.9	± 0.9	± 12	± 15	± 15	± 15
از دست دادن ورودی (dB)	≤2.1	≤1.7	≤1.5	≤1.2	≤0.8	≤0.7	≤0.5	≤0.4
عایق بندی (dB)	≥22	≥23	≥24	≥25	≥27	≥29	≥32	≥37
IM3 (dBc @ 2×43dBm)	-153 / -163
درخواست	محیط داخلی/خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	N زن
قدرت حمل (وات، حداکثر)	300
قدرت اوج (وات، حداکثر)	1200
ابعاد (ملی متر) ((L × W × H ، بدون اتصال)	182.5 × 44 × 31
وزن خالص(g)	۷۷۵±۵٪
ابعاد بسته بندی (mm,L×W×H)	180 × 75 × 30
بسته بندی اندازه کارتن (mm,L×W×H)	400 × 380 × 175
انطباق با ROHS	آره

550 تا 3800MHZ 8dB 1200 وات DAS RF Directional Coupler 0

کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

Vinncom کوپلرهای جهت دار بر اساس طراحی های مختلف هستند، مانند میکرو استریپلاین,هوا-دی الکتریک,فیلم نازک,موج راهنما و غیره

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلی,پوشش سیگنال موبایل و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی.
