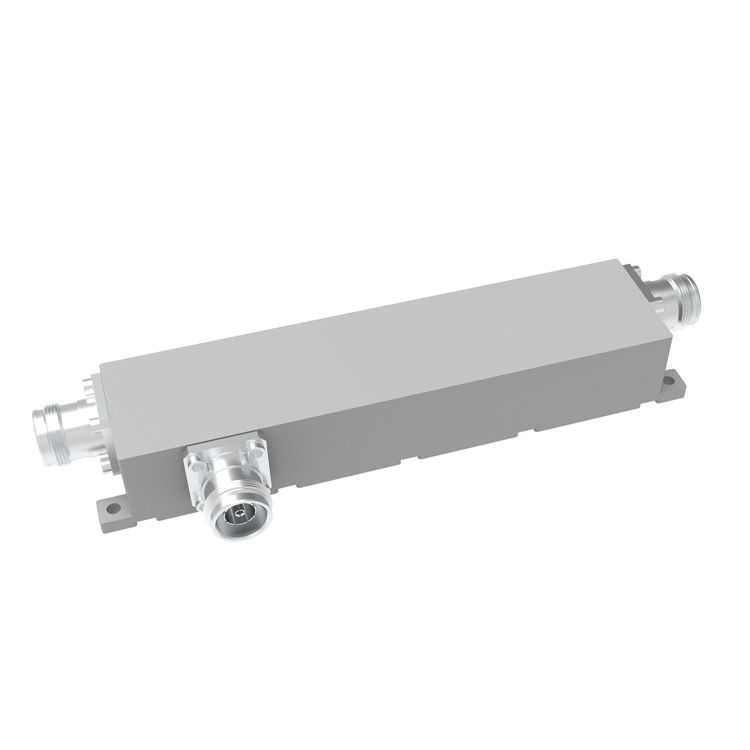

550-3800MHZ 12dB 500w Air Dielectric RF Directional Coupler (یکپارچه ی جهت دار رادیویی)
  • name
  • name
  • name
  • name

550-3800MHZ 12dB 500w Air Dielectric RF Directional Coupler (یکپارچه ی جهت دار رادیویی)

MOQ: 5 عدد
قیمت: negotiable
payment method: L/C، D/A، D/P، T/T
Supply Capacity: 1000 عدد در روز
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
ROHS ISO9000
شماره مدل
VN-DC-05538-OPx
تولید کننده:
خوب
ODM:
خوب
سفارشی:
خوب
طراحی:
خط دی الکتریک هوا
رنگ:
اختیاری
فرکانس:
550-3800 مگاهرتز
برجسته کردن:

550-3800MHZ RF Directional Coupler (کاپلر جهت دار رادیویی),12dB RF Directional Coupler,کوپلر جهت دار هوا دی الکتریک hf

,

12dB RF Directional Coupler

,

Air Dielectric hf directional coupler

توضیحات محصول

 550-3800MHZ 4.3-10 زنانه 5dB 6dB 7dB 8dB 15dB 20dB RF Air Dielectric DAS IBS کوپلر جهت دار



  • PIM خوب تا -163@43dBm*2
  • خسارت بازگشت خوب
  • VSWR خوب در تمام بنادر



شماره بخش VN-DC-05538-OPx
فرکانس عملیاتی (MHz) ۵۵۰ تا ۳۸۰۰
مقاومت (اوم) 50
VSWR ≤1.25
اتصال (dB)   6 7 8   15 20 30
تحمل (dB)   ± 12 ± 12 ± 12   ± 15 ± 17

± 18
از دست دادن ورودی (dB)   ≤1.8 ≤1.5 ≤1.1   ≤0.4 ≤0.2

≤0.17
عایق بندی (dB)   ≥24 ≥25 ≥26   ≥33 ≥38

≥48
IM3 (dBc @ 2×43dBm) -153 / -163
درخواست محیط داخلی/خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط 4.3-10 زن
قدرت حمل (وات، حداکثر) 500
قدرت اوج (وات، حداکثر) 1500
ابعاد (ملی متر) ((L × W × H ، بدون اتصال)

182.5 × 44 × 31
وزن خالص (g)

۷۷۵±۵٪
ابعاد بسته بندی (mm,L×W×H)

۲۴۰ × ۸۰ × ۳۵
بسته بندی اندازه کارتن (mm,L×W×H)

500 × 420 × 160
انطباق با ROHS آره







550-3800MHZ 12dB 500w Air Dielectric RF Directional Coupler (یکپارچه ی جهت دار رادیویی) 0550-3800MHZ 12dB 500w Air Dielectric RF Directional Coupler (یکپارچه ی جهت دار رادیویی) 1





کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

Vinncom کوپلرهای جهت دار بر اساس طراحی های مختلف هستند، مانند میکرو استریپلاین,هوا-دی الکتریک,فیلم نازک,موج راهنما و غیره

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلی,پوشش سیگنال موبایل و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی.







Tags:

کوپلر جهت دار,جفتگر جهت دار هم محوری,اتصال جهت دار ترانسفورماتور,

550-3800MHZ RF Directional Coupler (کاپلر جهت دار رادیویی),12dB RF Directional Coupler,کوپلر جهت دار هوا دی الکتریک hf,

transformer directional coupler
