600 تا 4000MHZ N زنانه -150dbc RF سمتی کوپلر

Name: 600 تا 4000MHZ N زنانه -150dbc RF سمتی کوپلر
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0640-ONx
Price: 360.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Vinncom

گواهی: ROHS ISO9000

شماره مدل: VN-DC-0640-ONx

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 5 عدد

قیمت: negotiable

شرایط پرداخت: L/C، D/A، D/P، T/T

قابلیت ارائه: 1000 عدد در روز

بهترین قیمت را دریافت کنید

اکنون تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                    -165dbc RF جهتگر,Nپیوند جهت دار RF زنانه,کوپلر جهت دار 600MHZ hf, NFemale RF Directional Coupler, 600MHZ hf directional coupler


تولید کننده:	خوب	ODM:	خوب
سفارشی:	خوب	طراحی:	خط دی الکتریک هوا
رنگ:	اختیاری	فرکانس:	600-4000 مگاهرتز

تولید کننده:	خوب
ODM:	خوب
سفارشی:	خوب
طراحی:	خط دی الکتریک هوا
رنگ:	اختیاری
فرکانس:	600-4000 مگاهرتز

توضیحات

600 تا 4000MHZ N زنانه -150dbc RF سمتی کوپلر

600-4000MHZ Nزنان 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB RF Air Dielectric DAS IBS کوپلر جهت دار

منزوی بودن بالا
باند گسترده
مسطح بودن خوب

شماره بخش	VN-DC-0640-ONx
فرکانس عملیاتی (MHz)	600 تا 4000
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)	5	6	7	8	10	12	15	20
تحمل (dB)	± 0.9	± 0.9	± 0.9	± 0.9	± 12	± 15	± 15	± 15
از دست دادن ورودی (dB)	≤2.1	≤1.7	≤1.5	≤1.2	≤0.8	≤0.7	≤0.5	≤0.4
عایق بندی (dB)	≥22	≥23	≥24	≥25	≥27	≥29	≥32	≥37
IM3 (dBc @ 2×43dBm)	-153 / -163
درخواست	محیط داخلی/خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	N زن
قدرت حمل (وات، حداکثر)	300
قدرت اوج (وات، حداکثر)	1200
ابعاد (ملی متر) ((L × W × H ، بدون اتصال)	134 × 47 × 31
وزن خالص(g)	500±5%
ابعاد بسته بندی (mm,L×W×H)	180 × 80 × 45
بسته بندی اندازه کارتن (mm,L×W×H)	430 × 385 × 105
انطباق با ROHS	آره

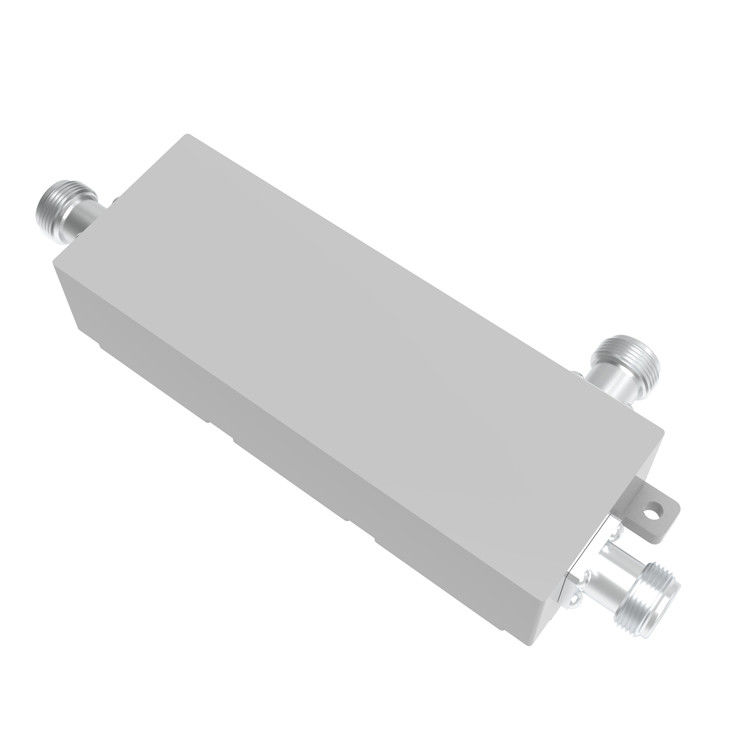

600 تا 4000MHZ N زنانه -150dbc RF سمتی کوپلر 0

کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

Vinncom کوپلرهای جهت دار بر اساس طراحی های مختلف هستند، مانند میکرو استریپلاین,هوا-دی الکتریک,فیلم نازک,موج راهنما و غیره

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلی,پوشش سیگنال موبایل و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی.
