600-4000MHZ 4.3-10 زنانه 15dB فرکانس بالا طرفی کوپلر

محصولات

کابل و پرنده رو امتحان کن

با ما تماس بگیرید

sales@vinncom.com

+8617755151077

اکنون تماس بگیرید

600-4000MHZ 4.3-10 زنانه 15dB فرکانس بالا طرفی کوپلر

MOQ:	5 عدد
قیمت:	negotiable
payment method:	L/C، D/A، D/P، T/T
Supply Capacity:	1000 عدد در روز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

ROHS ISO9000

شماره مدل

VN-DC-0640-OPx

تولید کننده:

سفارشی:

طراحی:

خط دی الکتریک هوا

اختیاری

فرکانس:

600-4000 مگاهرتز

برجسته کردن:

15dB ترانسفورمور پیوندهای جهت دار,4000MHZ ترانسفورمور کوپلرهای جهت دار,یک کوپلر جهت دار با فرکانس بالا

4000MHZ transformer directional coupler

high frequency directional coupler

توضیحات محصول

600-4000MHZ 4.3-10 زنانه 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB RF Air Dielectric DAS IBS سمتی

می تواند سفارشی شود
تا -165dbc @ 43dBM*2
پیچ یا با براکت

شماره بخش	VN-DC-0640-OPx
فرکانس عملیاتی (MHz)	600 تا 4000
مقاومت (اوم)	50
VSWR	≤1.25
اتصال (dB)	5	6	7	8	10	12	15	20
تحمل (dB)	± 0.9	± 0.9	± 0.9	± 0.9	± 12	± 15	± 15	± 15
از دست دادن ورودی (dB)	≤2.1	≤1.7	≤1.5	≤1.2	≤0.8	≤0.7	≤0.5	≤0.4
عایق بندی (dB)	≥22	≥23	≥24	≥25	≥27	≥29	≥32	≥37
IM3 (dBc @ 2×43dBm)	-153 / -163
درخواست	محیط داخلی/خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	4.3-10 زن
قدرت حمل (وات، حداکثر)	500
قدرت اوج (وات، حداکثر)	1500
ابعاد (ملی متر) ((L × W × H ، بدون اتصال)	134 × 47 × 31
وزن خالص (g)	600 ± 5٪
ابعاد بسته بندی (mm,L×W×H)	۱۸۵ × ۸۰ × ۴۵
بسته بندی اندازه کارتن (mm,L×W×H)	430 × 385 × 105
انطباق با ROHS	آره

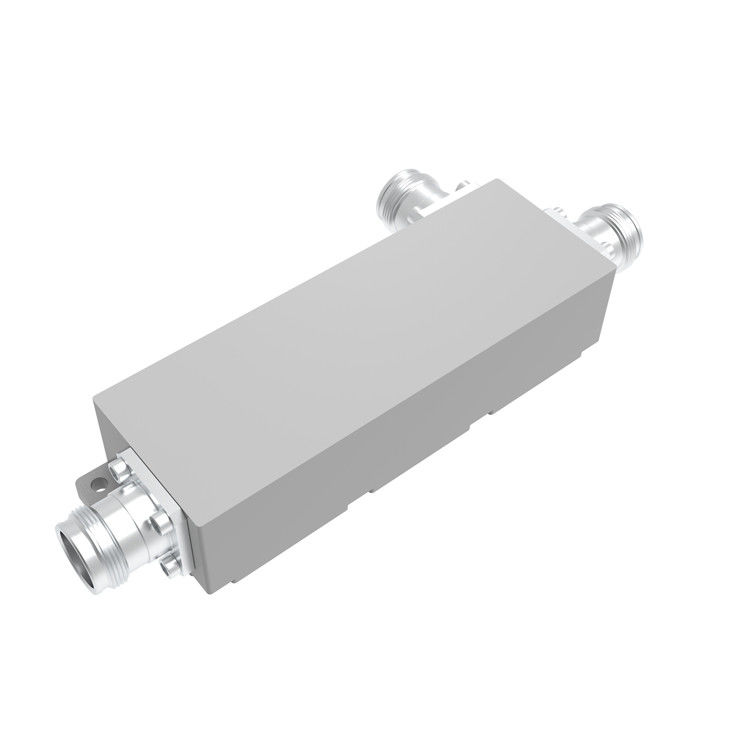

600-4000MHZ 4.3-10 زنانه 15dB فرکانس بالا طرفی کوپلر 0

کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

Vinncom کوپلرهای جهت دار بر اساس طراحی های مختلف هستند، مانند میکرو استریپلاین,هوا-دی الکتریک,فیلم نازک,موج راهنما و غیره

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلی,پوشش سیگنال موبایل و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی.
