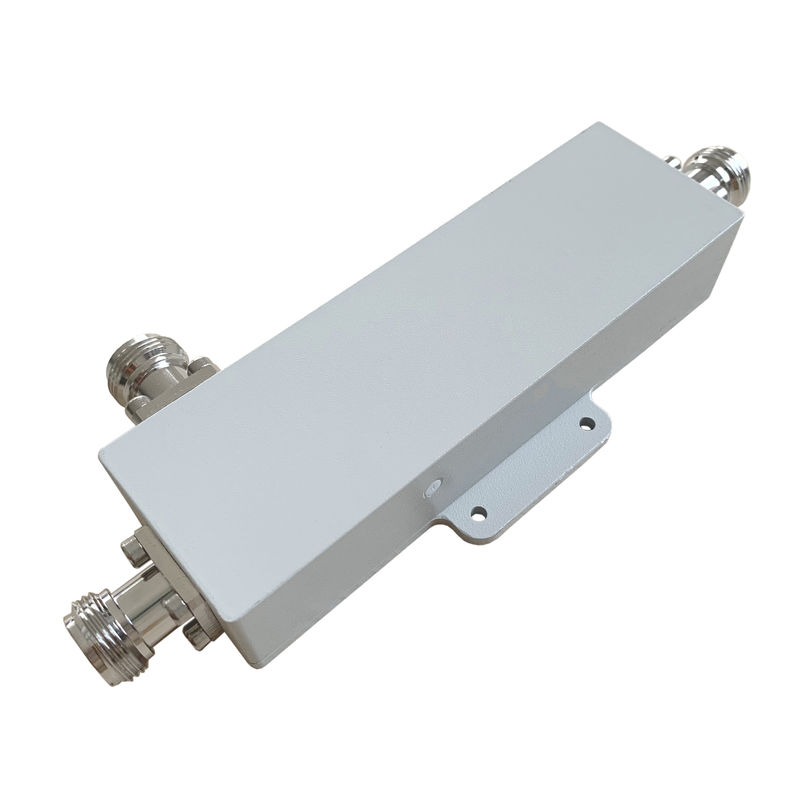

۵۵۰-۲۷۰۰ مگاهرتز N زنانه
  • name
  • name
  • name
  • name

۵۵۰-۲۷۰۰ مگاهرتز N زنانه

MOQ: 5 عدد
قیمت: negotiable
payment method: L/C، D/A، D/P، T/T
Supply Capacity: 1000 عدد در روز
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
ROHS ISO9000
شماره مدل
VN-DC-05527-ONx
تولید کننده:
خوب
ODM:
خوب
سفارشی:
خوب
طراحی:
خط دی الکتریک هوا
رنگ:
اختیاری
فرکانس:
550-2700 مگاهرتز
برجسته کردن:

کوپلر جهت دار هم محوری کم Pim,N زنانه کواکسیال سمتی کوپل,15dB کوپلر جهت دار

,

N Female coaxial directional coupler

,

15db directional coupler

توضیحات محصول

۵۵۰-۲۷۰۰ مگاهرتز N زنانه



  • برای درخواست DAS IBS
  • تا -165dbc @ 43dBM*2
  • پیچ یا با براکت



VN-DC-0527-ONx-xxx.doc.pdf

شماره بخش VN-DC-05527-ONx
فرکانس عملیاتی (MHz) ۵۵۰ تا ۲۷۰۰
مقاومت (اوم) 50
VSWR ≤1.25
اتصال (dB) 5 ± 0.9 6 ± 0.9 7 ± 0.9 10 ± 1.1 15 ± 1.5 20 ± 1.5
از دست دادن ورودی (dB) ≤2.2 ≤1.7 ≤1.3 ≤0.8 ≤0.4 ≤0.2
عایق بندی (dB) ≥25 ≥26 ≥27 ≥30 ≥35 ≥40
IM3 (dBc @ 2×43dBm) -153 / -163
درخواست محیط داخلی/خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط N زن
قدرت حمل (وات، حداکثر) 300
قدرت اوج (وات، حداکثر) 1200
ابعاد (ملی متر) 127 × 40 × 24.5 ((به استثنای کانکتور)
وزن خالص(g) ۳۵۰± ۲۰
ابعاد بسته بندی (ملی متر) 180 × 75 × 30
اندازه کارتن بسته بندی (ملی متر) 400 × 380 × 170
انطباق با ROHS آره



۵۵۰-۲۷۰۰ مگاهرتز N زنانه 0



کوپلرهای جهت دار یک دستگاه منفعل هستند که بیشتر در زمینه فناوری رادیو استفاده می شوند.آنها مقدار مشخصی از قدرت الکترومغناطیسی را در یک خط انتقال به یک پورت متصل می کنند که اجازه می دهد سیگنال در یک سیستم رادیویی دیگر یا تجهیزات رادیویی بعدی استفاده شودیکی از ویژگی های ضروری کوپلرهای جهت دار این است که آنها فقط قدرت جریان در یک جهت را به هم متصل می کنند. قدرت وارد درگاه خروجی به درگاه جدا شده متصل می شود اما نه به درگاه متصل.یک کوپلر جهت دار طراحی شده برای تقسیم قدرت به طور مساوی بین دو پورت نامیده می شود یک کوپلر ترکیبی، به عنوان مثال، 3dB کوپلر ترکیبی.

Vinncom کوپلرهای جهت دار بر اساس طراحی های مختلف هستند، مانند میکرو استریپلاین,هوا-دی الکتریک,فیلم نازک,موج راهنما و غیره

زوج های جهت دار کاربردهای زیادی دارند. این موارد شامل ارائه یک نمونه سیگنال برای اندازه گیری یا نظارت، بازخورد، ترکیب تغذیه به و از آنتن ها،ارائه سیگنال برای کابل و/یا سیستم های آنتن توزیع شده مانند تلویزیون کابلی,پوشش سیگنال موبایل و جدا کردن سیگنال های ارسال شده و دریافت شده در سیستم های مخابراتی.



Tags:

کوپلر جهت دار,جفتگر جهت دار هم محوری,اتصال جهت دار ترانسفورماتور,

کوپلر جهت دار هم محوری کم Pim,N زنانه کواکسیال سمتی کوپل,15dB کوپلر جهت دار,

transformer directional coupler
