15GHz WR-62 WAVEGUIDE DUPLEXER
  • نام

15GHz WR-62 WAVEGUIDE DUPLEXER

MOQ: 5 عدد
قیمت: negotiable
روش پرداخت: L/C، D/A، D/P، T/T
ظرفیت تأمین: 500
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
ISO 9000 ROHS
شماره مدل
VN-WGD-15-WR62
شماره قطعه:
VN-WGD-15-WR62
فرکانس کاری (گیگاهرتز):
15
صافی (dB):
≤0.5dB
ایزوله (کانال Lchannel toH):
≥70dB
از دست دادن بازگشت (DB):
≥18dB
افت درج (dB):
≤1.4dB
رابط:
WR62 (BJ140)
توضیحات محصول





15 گیگاهرتز دپلکسر موج‌بر WR-62

  • از گیرنده‌های حساس در برابر انرژی فرستنده با توان بالا محافظت می‌کند

  • حساسیت سیستم را با کاهش نشت فرستنده به گیرنده بهبود می‌بخشد

  • محدوده فرکانس از 1 گیگاهرتز تا 110 گیگاهرتز+



یک دپلکسر موج‌بر ایزولاسیون بالایی بین پورت‌های فرستنده و گیرنده فراهم می‌کند و از آسیب سیگنال فرستنده با توان بالا به بخش جلویی گیرنده حساس جلوگیری می‌کند.
در یک دپلکسر موج‌بر مبتنی بر سیرکولاتور، دستگاه از یک سیرکولاتور موج‌بر با دو فیلتر باند گذر متصل به دو پورت استفاده می‌کند - سیرکولاتور انرژی فرستنده را به آنتن و انرژی گیرنده را از آنتن به گیرنده هدایت می‌کند.
در یک دپلکسر موج‌بر مبتنی بر فیلتر (با استفاده از یک مجیک تی یا اتصال تی)، سیگنال‌های فرستنده و گیرنده توسط فیلترهای انتخابی فرکانس جدا می‌شوند؛ فیلتر فرستنده فقط باند فرستنده را به آنتن عبور می‌دهد و فیلتر گیرنده فقط باند گیرنده را از آنتن عبور می‌دهد.

گیرنده را به پورت Rx وصل کنید –
گیرنده یا ورودی LNA را به پورت Rx دپلکسر موج‌بر وصل کنید.

انواع فلنج را مطابقت دهید –
یک دپلکسر موج‌بر به همان نوع فلنج (UG، CPR، کاور یا چوک) در هر سه پورت مانند اجزای موج‌بر متصل نیاز دارد.

تخصیص فرکانس‌ها را تأیید کنید –
یک دپلکسر موج‌بر برای باندهای فرکانسی خاص فرستنده و گیرنده تنظیم شده است؛ اطمینان حاصل کنید که فرکانس‌های سیستم شما با مشخصات دپلکسر موج‌بر مطابقت دارد.





شماره قطعه VN-WGD-15-WR62
فرکانس کاری (گیگاهرتز) 15
تخت بودن (dB) ≤0.5dB

ایزولاسیون (کانال L به کانال H)



 ≥70dB
افت بازگشتی (dB) ≥18dB
افت عبوری (dB) ≤1.4dB
رابط WR62 (BJ140)

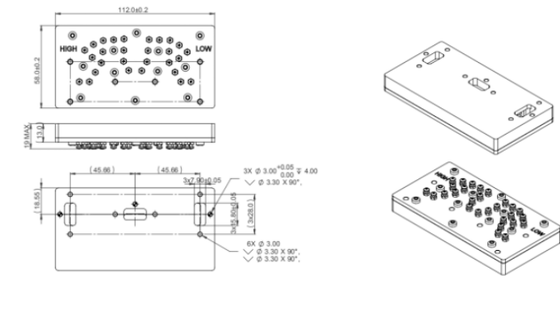

ابعاد (میلی‌متر) همانطور که در زیر آمده است
رطوبت کاری 5-95%
دمای کاری (℃) -40 ~ +80
انطباق ROHS بله



15GHz WR-62 WAVEGUIDE DUPLEXER
برچسب‌ها:

دستگاه هدایت موج,بار موج هدایت,بار پایان موج هدایت,

waveguide load,

waveguide termination load
