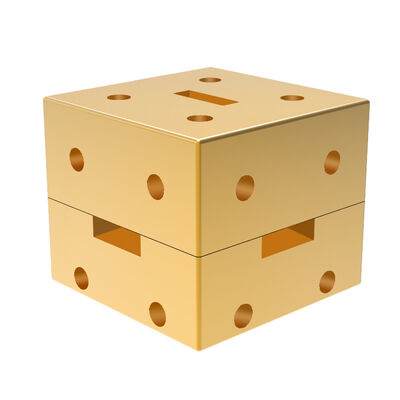

22-33GHz WR-34 WAVEGUIDE MAGIC T
  • نام

22-33GHz WR-34 WAVEGUIDE MAGIC T

MOQ: 5 عدد
قیمت: negotiable
روش پرداخت: L/C، D/A، D/P، T/T
ظرفیت تأمین: 500
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
ISO 9000 ROHS
شماره مدل
VN-WGMT-2233-WR34
شماره قطعه:
VN-WGMT-2233-WR34
فرکانس کاری (گیگاهرتز):
22-33
افت درج (dB):
1.3:1 (سطح معمولی)
VSWR E-plane:
1.5:1 (سطح معمولی)
تقارن (dB):
± 0.4
جداسازی (dB):
≥30
برجسته کردن:

22-33GHz WR-34 موج راهنمای جادویی T

,

WR-34 موج راهنماي جادويي T با گارانتي

,

مَجیک تی موج‌بر برای کاربردهای RF

توضیحات محصول

22-33 گیگاهرتز موج‌بر جادویی T WR-34

  • عملکرد پایدار در برابر دما و لرزش
  • امکان ردیابی رادار تک‌نبضی (کانال‌های جمع/دلتا)
  • دستگاه پسیو - بدون نیاز به برق خارجی

  1. ترکیب‌کننده‌ها و تقسیم‌کننده‌های توان –
    یک موج‌بر جادویی T یک سیگنال با توان بالا را به طور مساوی به دو مسیر تقسیم می‌کند، یا دو سیگنال را در یک مسیر ترکیب می‌کند.

  2. میکسر متعادل –
    یک موج‌بر جادویی T سیگنال نوسان‌ساز محلی (LO) و سیگنال RF را در معماری میکسر حذف تصویر ترکیب می‌کند.

  3. مقایسه‌کننده‌ها و آشکارسازهای فاز –
    یک موج‌بر جادویی T اختلاف فاز بین دو سیگنال ورودی در پورت‌های هم‌خط را مقایسه می‌کند.

  4. منبع را به بازوی H وصل کنید –
    برای تقسیم توان هم‌فاز، سیگنال ورودی را به بازوی H موج‌بر جادویی T تغذیه کنید.

  5. از بازوهای هم‌خط به عنوان خروجی استفاده کنید –
    دو بازوی هم‌خط یک موج‌بر جادویی T به عنوان خروجی‌های متعادل عمل می‌کنند که هر کدام نیمی از توان ورودی را دریافت می‌کنند.



شماره قطعه VN-WGMT-2233-WR34
فرکانس کاری ( گیگاهرتز ) 22-33
VSWR صفحه H 1.3:1 (سطح معمولی)
VSWR صفحه E 1.5:1 (سطح معمولی)
تقارن (dB) ±0.4
جداسازی (dB) ≥30
رابط WR34 (BJ260)
ابعاد (میلی‌متر) همانطور که در زیر آمده است
پهنای باند کامل
انطباق با ROHS بله







22-33GHz WR-34 WAVEGUIDE MAGIC T

22-33GHz WR-34 WAVEGUIDE MAGIC T22-33GHz WR-34 WAVEGUIDE MAGIC T

برچسب‌ها:

دستگاه هدایت موج,بار موج هدایت,بار پایان موج هدایت,

waveguide load,

waveguide termination load
