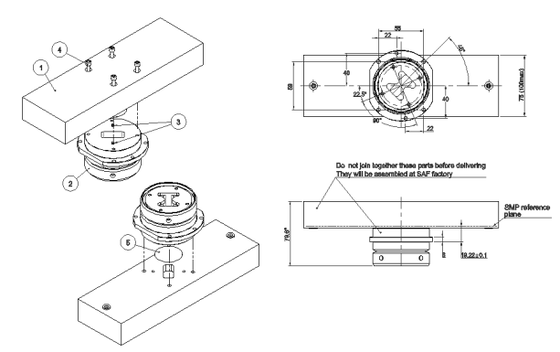

7 گیگاهرتز دپلکسر موجبر WR-112

7GHz WR-112 WAVEGUIDE DUPLEXER

• VSWR پایین در همه بندرها (وقتی به درستی قطع شود)
• به اشتراک گذاری یک آنتن بین Tx و Rx (بخش سخت افزاری کاهش می یابد)
• جداسازی بالا بین پورتهای فرستنده و گیرنده (معمولا >30 دی بی)

اصول کارDUPLEXER WAVEGUE

ADUPLEXER WAVEGUEیک جزء مایکروویو سه پورت است که اجازه می دهد یک آنتن واحد بین یک فرستنده و گیرنده به اشتراک گذاشته شود، در حالی که جداسازی بین آنها را فراهم می کند.
ADUPLEXER WAVEGUEبه طور معمول شامل دو فیلتر باند (یا یک فیلتر باند و یک فیلتر رد باند) است که به یک اتصال مشترک متصل شده است، اغلب با استفاده از یکموج راهنما جادوييیا یک معماری مبتنی بر گردش خون.
ADUPLEXER WAVEGUEسیگنال های فرستنده و دریافت کننده را بر اساس فرکانس جدا می کند: کانال فرستنده فرکانس فرستنده (Tx) را به آنتن منتقل می کند،در حالی که کانال دریافتی فرکانس گیرنده (Rx) را از آنتن عبور می دهد.
ADUPLEXER WAVEGUEجداسازی بالایی بین پورتهای فرستنده و گیرنده را فراهم می کند و از آسیب رساندن سیگنال فرستنده با قدرت بالا به قسمت جلو گیرنده حساس جلوگیری می کند.
در دستگاه های گردش خونDUPLEXER WAVEGUE، دستگاه از یکدستگاه گردشگر موجبا دو فیلتر باند عبور متصل به دو پورت، گردشگر انرژی Tx را به آنتن و انرژی Rx را از آنتن به گیرنده هدایت می کند.
در یک فیلترDUPLEXER WAVEGUE(با استفاده از یک اتصال جادویی T یا T) ، سیگنال های Tx و Rx توسط فیلترهای فرکانس انتخابی جدا می شوند. فیلتر Tx فقط باند Tx را به آنتن منتقل می کند.و فیلتر Rx فقط باند Rx را از آنتن عبور می دهد.
ADUPLEXER WAVEGUEبه این واقعیت تکیه می کند که فرکانس های فرستنده و گیرنده به اندازه کافی از هم جدا شده اند (دوپلیکس فرکانس تقسیم) تا فیلترها بتوانند به طور موثر بین آنها تمایز برقرار کنند.
ADUPLEXER WAVEGUEهمچنین شامل یکبار موجیا پایان گیری متناسب در بندر جدا شده (در صورت استفاده از یک گردشگر) برای جذب هر گونه انرژی نشت یا منعکس شده.
ADUPLEXER WAVEGUEتضمین می کند که آنتن به طور همزمان به هر دو مسیر Tx و Rx بدون تداخل متقابل متصل شود.
