92-98 هرتز WR-10 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12

محصولات

دستگاه های هدایت موج

با ما تماس بگیرید

sales@vinncom.com

+86 177 5515 1077

اکنون تماس بگیرید

92-98 هرتز WR-10 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12

MOQ:	5 عدد
قیمت:	negotiable
بسته بندی استاندارد:	فوم + جعبه
دوره تحویل:	2-4 هفته
روش پرداخت:	T/T، وسترن یونیون
ظرفیت تأمین:	50 عدد در روز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

RoHS/ISO9000

شماره مدل

VN-WGISO-9298-WR10

فرکانس کاری (گیگاهرتز):

92-98

دمای عملیاتی (℃):

-45 ~ + 80

افت درج (دسی بل حداکثر):

جداسازی (dB Min):

ضرر برگشتی (dB):

توضیحات محصول

ایزولاتور موج‌بر WR-10 فرکانس 92-98 گیگاهرتز

عملکرد غیر متقارن (انتقال یک‌طرفه)
محافظت از منابع گران‌قیمت (مگنترون‌ها، تقویت‌کننده‌ها، نوسان‌سازها)
موجود در فرکانس 92 گیگاهرتز تا 98 گیگاهرتز+

اصل کار یک ایزولاتور موج‌بر

یک ایزولاتور موج‌بر یک دستگاه فریت غیر متقارن دو پورت است.
یک ایزولاتور موج‌بر اجازه می‌دهد انرژی مایکروویو با تلفات بسیار کم در جهت رو به جلو عبور کند.
در جهت معکوس، یک ایزولاتور موج‌بر تضعیف بسیار بالایی (ایزولاسیون) را فراهم می‌کند.
یک ایزولاتور موج‌بر اساساً یک کلاه‌بردار موج‌بر است که یک پورت آن به طور دائم توسط یک بار موج‌بر در داخل ترمینال شده است.

تجهیزات مایکروویو پزشکی –
یک ایزولاتور موج‌بر ژنراتور را از توان بازتابی در سیستم‌های دیاترمی یا ابلیشن محافظت می‌کند.
گرمایش مایکروویو صنعتی –
یک ایزولاتور موج‌بر از آسیب مگنترون ناشی از تغییر امپدانس بار در حین گرمایش جلوگیری می‌کند.
آزمایشگاه‌های تست و تحقیق و توسعه –
یک ایزولاتور موج‌بر یک جزء استاندارد در هر میز تست موج‌بر برای اطمینان از جریان توان یک‌طرفه است.

در هر سناریوی کاری، یک ایزولاتور موج‌بر به عنوان یک شیر یک‌طرفه محافظ برای انرژی مایکروویو عمل می‌کند.

VN-WGCIR-9298-WR10.pdf

شماره قطعه	VN-WGISO-9298-WR10
فرکانس کاری (گیگاهرتز)	92-98
تلفات ورودی (دسی‌بل)	≤1.0 (0.7 معمولاً)
ایزولاسیون (دسی‌بل)	≥17
اتلاف بازگشتی (دسی‌بل)	≥16
دمای کاری (درجه سانتی‌گراد)	-45 ~ + 80
رابط	WR10 با UG-387/U ضد کجی

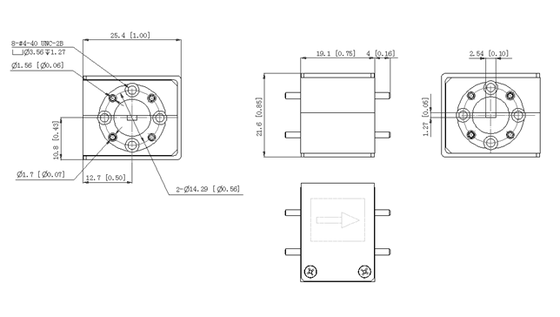

ابعاد (میلی‌متر)	همانطور که در زیر آمده است
توان قابل تحمل	3 وات / 1 وات
انطباق با ROHS	بله

92-98 هرتز WR-10 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12

برچسب‌ها:

محصولات

MOQ:	5 عدد
قیمت:	negotiable
بسته بندی استاندارد:	فوم + جعبه
دوره تحویل:	2-4 هفته
روش پرداخت:	T/T، وسترن یونیون
ظرفیت تأمین:	50 عدد در روز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

چین

نام تجاری

Vinncom

گواهی

RoHS/ISO9000

شماره مدل

VN-WGISO-9298-WR10

فرکانس کاری (گیگاهرتز):

92-98

دمای عملیاتی (℃):

-45 ~ + 80

افت درج (دسی بل حداکثر):

≤1.0

جداسازی (dB Min):

≥17

ضرر برگشتی (dB):

≥16

مقدار حداقل تعداد سفارش:

5 عدد

قیمت:

negotiable

جزئیات بسته بندی:

فوم + جعبه

زمان تحویل:

2-4 هفته

شرایط پرداخت:

T/T، وسترن یونیون

قابلیت ارائه:

50 عدد در روز

توضیحات محصول

ایزولاتور موج‌بر WR-10 فرکانس 92-98 گیگاهرتز

عملکرد غیر متقارن (انتقال یک‌طرفه)
محافظت از منابع گران‌قیمت (مگنترون‌ها، تقویت‌کننده‌ها، نوسان‌سازها)
موجود در فرکانس 92 گیگاهرتز تا 98 گیگاهرتز+

اصل کار یک ایزولاتور موج‌بر

تجهیزات مایکروویو پزشکی –
یک ایزولاتور موج‌بر ژنراتور را از توان بازتابی در سیستم‌های دیاترمی یا ابلیشن محافظت می‌کند.
گرمایش مایکروویو صنعتی –
یک ایزولاتور موج‌بر از آسیب مگنترون ناشی از تغییر امپدانس بار در حین گرمایش جلوگیری می‌کند.
آزمایشگاه‌های تست و تحقیق و توسعه –
یک ایزولاتور موج‌بر یک جزء استاندارد در هر میز تست موج‌بر برای اطمینان از جریان توان یک‌طرفه است.

در هر سناریوی کاری، یک ایزولاتور موج‌بر به عنوان یک شیر یک‌طرفه محافظ برای انرژی مایکروویو عمل می‌کند.

VN-WGCIR-9298-WR10.pdf

شماره قطعه	VN-WGISO-9298-WR10
فرکانس کاری (گیگاهرتز)	92-98
تلفات ورودی (دسی‌بل)	≤1.0 (0.7 معمولاً)
ایزولاسیون (دسی‌بل)	≥17
اتلاف بازگشتی (دسی‌بل)	≥16
دمای کاری (درجه سانتی‌گراد)	-45 ~ + 80
رابط	WR10 با UG-387/U ضد کجی
ابعاد (میلی‌متر)	همانطور که در زیر آمده است
توان قابل تحمل	3 وات / 1 وات
انطباق با ROHS	بله
