75-80GHz WR-12 WAVEGUIDE CIRCULATOR VN-WGCIR-7580-WR12
  • نام

75-80GHz WR-12 WAVEGUIDE CIRCULATOR VN-WGCIR-7580-WR12

MOQ: 5 عدد
قیمت: negotiable
بسته بندی استاندارد: فوم + جعبه
دوره تحویل: 2-4 هفته
روش پرداخت: T/T، وسترن یونیون
ظرفیت تأمین: 50 عدد در روز
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
RoHS/ISO9000
شماره مدل
VN-WGCIR-7580-WR12
فرکانس کاری (گیگاهرتز):
75-80
دمای عملیاتی (℃):
-45 ~ + 80
افت درج (دسی بل حداکثر):
≤0.8
جداسازی (dB Min):
≥18
جداسازی (dB):
≥16
برجسته کردن:

گردشگر موج هدایت 75-80GHz WR-12

,

جدا کننده گردش WR-12 RF

,

گردشگر موجگرد با فرکانس بالا

توضیحات محصول

75-80GHz WR-12 WAVEGUIDE CIRCULATOR



  • عملکرد پهن باند (متعدد اکتاو ممکن است)
  • جداسازی بالا از فرستنده و گیرنده
  • پیچیدگی سیستم را در مقایسه با دوپلیکس ها کاهش می دهد



  1. اختصاص بندر️
    Aدستگاه گردشگر موجباید سه پورت آن به وضوح مشخص شود: ورودی، خروجی و پورت جدا شده.

  2. اتصال ورودی سیگنال️
    فرستنده یا منبع سیگنال را به پورت 1 دستگاه متصل کنید.دستگاه گردشگر موج.

  3. اتصال بار️
    آنتن یا مسیر انتقال اصلی را به پورت 2 دستگاه متصل کنید.دستگاه گردشگر موج.

  4. پایان بندر منزوی️
    همیشه بندر جدا شده (بندر 3) از یکدستگاه گردشگر موجبابار موجبرای جذب قدرت منعکس شده.

  5. تطبیق فلنج️
    Aدستگاه گردشگر موجنیاز به همان نوع فلنج (UG، CPR، پوشش، یا خفه) به عنوان بقیه سیستم موج.

  6. میدان مغناطیسی️
    Aدستگاه گردشگر موجبه طور معمول دارای یک آهنربا دائمی داخلی است؛ برای عملکرد عادی نیازی به انحراف خارجی نیست.

  7. چک کنترل قدرت️
    قبل از استفاده ازدستگاه گردشگر موج، قدرت متوسط و اوج آن را با الزامات سیستم بررسی کند.



                             VN-WGCIR-7580-WR12.pdf

شماره بخش VN-WGCIR-7580-WR12
فرکانس کار (GHz) 75 تا 80
از دست دادن ورودی ((dB) ≤0.8
عایق بندی ((dB) ≥18
از دست دادن بازده ((dB) ≥16
دمای کار (°C) -45 ~ + 80
رابط WR12 با UG-383/U ضد فشار

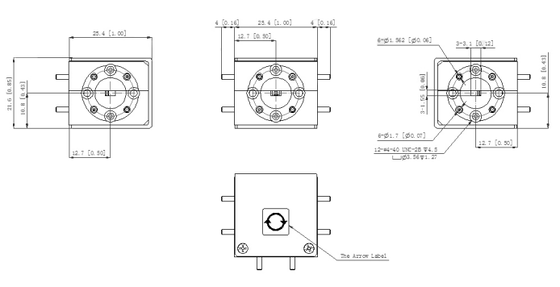

ابعاد ((ملی متر) به عنوان زیر
قدرت حمل 3W/1W
انطباق با ROHS آره







75-80GHz WR-12 WAVEGUIDE CIRCULATOR VN-WGCIR-7580-WR12 0

برچسب‌ها:

جدا کننده خط rf,جداکننده مایکروویو,جداکننده RF,

گردشگر موج هدایت 75-80GHz WR-12,جدا کننده گردش WR-12 RF,گردشگر موجگرد با فرکانس بالا,

Rf Isolator
