64-71GHz WR-12 WAVEGUIDE CIRCULATOR VN-WGCIR-6471-WR12

محصولات

دستگاه های هدایت موج

با ما تماس بگیرید

sales@vinncom.com

+86 177 5515 1077

اکنون تماس بگیرید

64-71GHz WR-12 WAVEGUIDE CIRCULATOR VN-WGCIR-6471-WR12

MOQ:	5 عدد
قیمت:	negotiable
بسته بندی استاندارد:	فوم + جعبه
دوره تحویل:	2-4 هفته
روش پرداخت:	T/T، وسترن یونیون
ظرفیت تأمین:	50 عدد در روز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

RoHS/ISO9000

شماره مدل

VN-WGCIR-6471-WR12

فرکانس کاری (گیگاهرتز):

64-71

دمای عملیاتی (℃):

-45 ~ + 80

افت درج (دسی بل حداکثر):

جداسازی (dB Min):

جداسازی (dB):

برجسته کردن:

سیرکولاتور موجبر 64-71 گیگاهرتز WR-12

ایزولاتور سیرکولاتور WR-12 RF

سیرکولاتور موجبر با گارانتی

توضیحات محصول

چرخش موج موج 64-71 گیگاهرتز WR-12

ساختار موجبر فشرده و ناهموار
حفاظت از منابع حساس از قدرت بازتابی
قابلیت انتقال قدرت بالا

الفCIRCULATOR WAVEGUIDEیک دستگاه فریت سه پورت (یا چهار پورت) غیر متقابل است.
الفCIRCULATOR WAVEGUIDEاز یک عنصر فریت مغناطیسی برای ایجاد تغییر فاز غیر متقابل استفاده می کند.
هنگامی که یک سیگنال وارد پورت 1 a می شودCIRCULATOR WAVEGUIDE، فقط از پورت 2 خارج می شود نه پورت 3.
به همین ترتیب، الفCIRCULATOR WAVEGUIDEسیگنال را از پورت 2 به پورت 3 و از پورت 3 به پورت 1 هدایت می کند.
بنابراین، الفCIRCULATOR WAVEGUIDEگردش یک طرفه انرژی مایکروویو را فراهم می کند.
به دلیل این خاصیت، الفCIRCULATOR WAVEGUIDEپورت‌های ورودی را از درگاه‌های خروجی جدا می‌کند در حالی که تلفات ورودی را در جهت جلو حفظ می‌کند.

VN-WGCIR-6471-WR12.pdf

شماره قطعه	VN-WGCIR-6471-WR12
فرکانس کاری (گیگاهرتز)	64-71
افت درج (dB)	≤0.8
جداسازی (dB)	≥16
ضرر برگشتی (dB)	≥16
دمای عملیاتی (℃)	-45 ~ + 80
رابط	WR12 با UG-383/U Anti-cocking

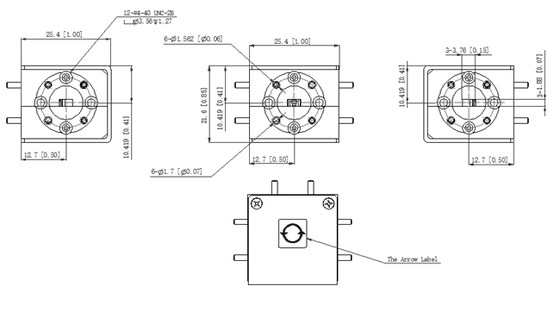

ابعاد (میلی متر)	مانند زیر
قدرت هندلینگ	3W/3W
مطابقت ROHS	بله

برچسب‌ها:

محصولات

MOQ:	5 عدد
قیمت:	negotiable
بسته بندی استاندارد:	فوم + جعبه
دوره تحویل:	2-4 هفته
روش پرداخت:	T/T، وسترن یونیون
ظرفیت تأمین:	50 عدد در روز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

چین

نام تجاری

Vinncom

گواهی

RoHS/ISO9000

شماره مدل

VN-WGCIR-6471-WR12

فرکانس کاری (گیگاهرتز):

64-71

دمای عملیاتی (℃):

-45 ~ + 80

افت درج (دسی بل حداکثر):

≤0.8

جداسازی (dB Min):

≥16

جداسازی (dB):

≥16

مقدار حداقل تعداد سفارش:

5 عدد

قیمت:

negotiable

جزئیات بسته بندی:

فوم + جعبه

زمان تحویل:

2-4 هفته

شرایط پرداخت:

T/T، وسترن یونیون

قابلیت ارائه:

50 عدد در روز

برجسته کردن

سیرکولاتور موجبر 64-71 گیگاهرتز WR-12

ایزولاتور سیرکولاتور WR-12 RF

سیرکولاتور موجبر با گارانتی

توضیحات محصول

چرخش موج موج 64-71 گیگاهرتز WR-12

ساختار موجبر فشرده و ناهموار
حفاظت از منابع حساس از قدرت بازتابی
قابلیت انتقال قدرت بالا

VN-WGCIR-6471-WR12.pdf

شماره قطعه	VN-WGCIR-6471-WR12
فرکانس کاری (گیگاهرتز)	64-71
افت درج (dB)	≤0.8
جداسازی (dB)	≥16
ضرر برگشتی (dB)	≥16
دمای عملیاتی (℃)	-45 ~ + 80
رابط	WR12 با UG-383/U Anti-cocking
ابعاد (میلی متر)	مانند زیر
قدرت هندلینگ	3W/3W
مطابقت ROHS	بله
