75-80GHz WR-12 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12
  • نام

75-80GHz WR-12 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12

MOQ: 5 عدد
قیمت: negotiable
بسته بندی استاندارد: فوم + جعبه
دوره تحویل: 2-4 هفته
روش پرداخت: T/T، وسترن یونیون
ظرفیت تأمین: 50 عدد در روز
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
RoHS/ISO9000
شماره مدل
VN-WGISO-7580-WR12
فرکانس کاری (گیگاهرتز):
75-80
دمای عملیاتی (℃):
-45 ~ + 80
افت درج (دسی بل حداکثر):
≤0.8
جداسازی (dB Min):
≥18
ضرر برگشتی (dB):
≥16
برجسته کردن:

ایزولاتور موجبر 75-80 گیگاهرتز

,

ایزولاتور سیرکولاتور WR-12 RF

,

ایزولاتور موجبر با گارانتی

توضیحات محصول

ایزوله کننده موج موج 75-80 گیگاهرتز WR-12



  • ایزولاسیون معکوس بالا (معمولاً 20-30 دسی بل)
  • پایانه داخلی داخلی (بدون نیاز به بار خارجی)
  • مطابقت منبع و VSWR بهبود یافته است

  1. جهت رو به جلو را مشخص کنید–
    الفایزوله کننده موج موجبا یک فلش یا برچسب نشان دهنده جهت مجاز انتقال مشخص شده است.

  2. منبع را به پورت ورودی وصل کنید–
    منبع سیگنال (مانند مگنترون، تقویت کننده یا نوسانگر) را به پورت ورودی وصل کنیدایزوله کننده موج موج.

  3. بار را به پورت خروجی وصل کنید–
    آنتن، خط انتقال یا دستگاه اندازه گیری را به درگاه خروجی وصل کنیدایزوله کننده موج موج.

  4. **هرگز a را معکوس نکنیدایزوله کننده موج موج–
    الفایزوله کننده موج موجدر صورت اتصال معکوس به شدت ضعیف می شود (معمولاً بیش از 20 دسی بل). باید در جهت صحیح نصب شود.

  5. تطبیق فلنج–
    الفایزوله کننده موج موجبه همان نوع فلنج (UG، CPR، پوشش یا چوک) به عنوان اجزای موجبر مجاور نیاز دارد.

  6. تأیید رتبه قدرت–
    قبل از عمل aایزوله کننده موج موج، هم توانمندی متوسط ​​و هم قابلیت مدیریت اوج توان آن را بررسی کنید.

  7. نیازی به خاتمه خارجی نیست–
    بر خلاف سیرکولاتور، الفایزوله کننده موج موجپورت ایزوله آن به صورت داخلی خاتمه یافته است، بنابراین هیچ خارجی وجود نداردبار موج موجمورد نیاز است.



                             VN-WGISO-7580-WR12.pdf

شماره قطعه VN-WGISO-7580-WR12
فرکانس کاری (گیگاهرتز) 75-80
افت درج (dB) ≤0.8
جداسازی (dB) ≥18
ضرر برگشتی (dB) ≥16
دمای عملیاتی (℃) -45 ~ + 80
رابط WR12 با UG-383/U Anti-cocking

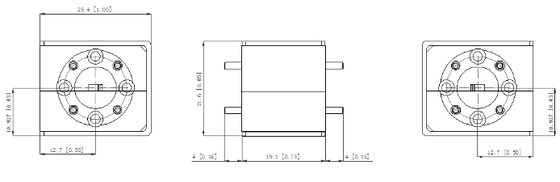

ابعاد (میلی متر) مانند زیر
قدرت هندلینگ 3W/1W
مطابقت ROHS بله







75-80GHz WR-12 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12 075-80GHz WR-12 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12 1

برچسب‌ها:

جدا کننده خط rf,جداکننده مایکروویو,جداکننده RF,

ایزولاتور موجبر 75-80 گیگاهرتز,

ایزولاتور سیرکولاتور WR-12 RF
