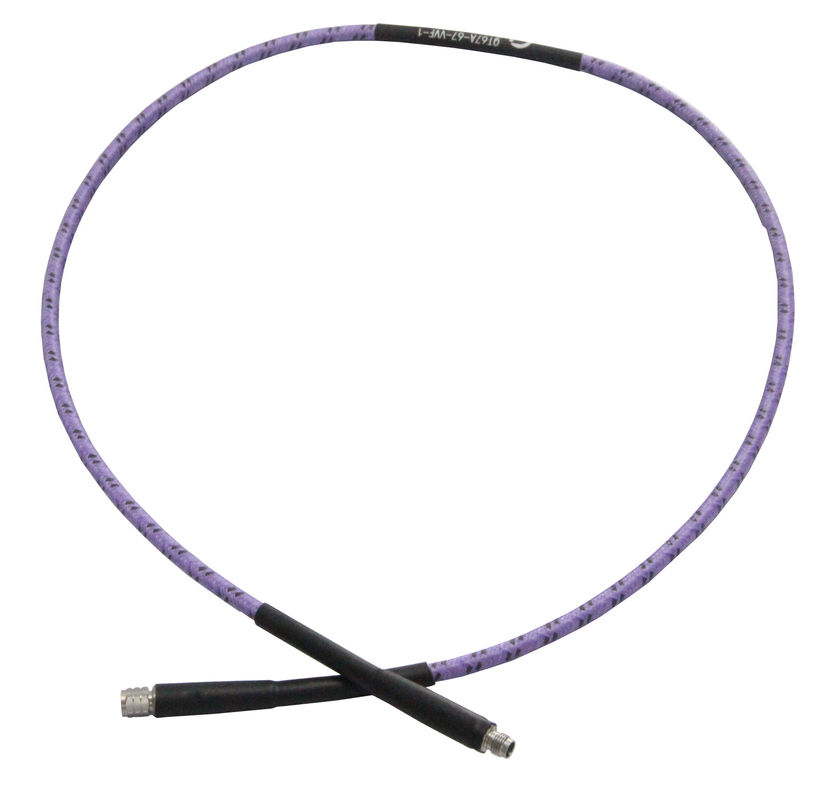

67G کابلهای آزمایش RF کواکسیال مجموعه های 50 Ohm مقاومت

Name: 67G کابلهای آزمایش RF کواکسیال مجموعه های 50 Ohm مقاومت
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN67
Price: 414.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Vinncom

گواهی: RoHS/ISO9000

شماره مدل: VN67

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 5 عدد

قیمت: negotiable

زمان تحویل: 2-4 هفته

شرایط پرداخت: T/T، وسترن یونیون

قابلیت ارائه: 50 عدد در روز

بهترین قیمت را دریافت کنید

اکنون تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          کابل های آزمایشی RF هم محوری,کابل های آزمایش RF 67G,کابل هم محوری 50 اوم RF, 67G RF Test Cables, 50 ohm rf coaxial cable


فرکانس:	DC ~ 67 گیگاهرتز	مقاومت:	50Ω
سرعت انتشار:	81%	اثربخشی محافظ:	90 دسی بل دقیقه
مقاومت در برابر ولتاژ:	500 ولت DC	پایداری فاز*:	± 7 درجه
پایداری دامنه:	± 0.05dB

فرکانس:	DC ~ 67 گیگاهرتز
مقاومت:	50Ω
سرعت انتشار:	81%
اثربخشی محافظ:	90 دسی بل دقیقه
مقاومت در برابر ولتاژ:	500 ولت DC
پایداری فاز*:	± 7 درجه
پایداری دامنه:	± 0.05dB

توضیحات

67G کابلهای آزمایش RF کواکسیال مجموعه های 50 Ohm مقاومت

67G مجموعه کابل های تست عملکرد با دوام بالا

از دست دادن ورودی کم
قدرت بالا
ثبات فاز بالا

فاز و از دست دادن پایدار، طول عمر انعطاف پذیر

ویژگی ها:	کاربردها:
*از دست دادن ورودی کم	* آزمایش آزمایشگاهی
* ثبات فاز بالا	* هواپیمایی
* قدرت بالا	* رادار صف فازي
* دوام بالا	* ارتباطات ماهواره ای

برق

فرکانس:	DC~67GHz
مقاومت:	50Ω
سرعت تکثیر:	81%
اثربخشی محافظ:	حداقل 90 ديسيبل
ولتاژ مقاومت:	500 ولت DC
ثبات فاز^*1:	±7°
ثبات دامنه^*1:	±0.05dB

[1] شعاع 50 میلی متر، خم شدن 360 درجه

ماشین آلات

شعاع خم شدن بدون زره (تثبیت/تکرار):	12 میلیمتر 24 میلیمتر دقیقه
شعاع خم زره دار (تثبیت/تکرار):	30mm/60mm حداقل
چرخه زندگی خم کردن:	100,000
چرخه زندگی جفت گیری^*2:	5,000

[2] برای کانکتورهای 1.85mm، 2.4mm، 2.92mm، 3.5mm، SMA فقط.

محیط زیست

درجه حرارت:

-55~+125°C

ضخامت و کنترل قدرت

فرکانس (GHz)	1	2	4	6	8	10	12	18	26.5	33	40	50	67
کاهش^*3(dB/100m)	64	91	130	161	187	210	232	288	355	400	445	503	594
قدرت متوسط^*4(W)	97	68	47	38	33	29	27	21	17	15	14	12	10

[3] VSWR:1.0محیط: +25°C (77°F) کابل خام
[4] VSWR:1.0محیط: +40°C (104°F) سطح دریا

ساخت و ساز
67G کابلهای آزمایش RF کواکسیال مجموعه های 50 Ohm مقاومت 0

نه، نه	نام	اندازه (ملی متر)	مواد
1	هدايت کننده داخلي	0.50	مس نقره ای
2	دی الکتریک	1.38	PTFE با چگالی پایین
3	سپر داخلي	1.54	نوار مس نقره ای
4	لایه بین	1.82	PTFE با چگالی پایین
5	سپر بیرونی	2.17	پشم مس نقره ای
6	ژاکت	2.40	FEP
7 تا 9	زره (اختیاری)	5.50	مرکب
10		6.00	PTFE

قوانین نامگذاری کانکتور:
V - 1.85mm (67GHz، VSWR 1.5)
G - Mini-SMP (قابل تطبیق با GPPO و SSMP، 65GHz، VSWR 1.8)
2 - 2.4mm (50GHz، VSWR 1.4)
K - 2.92mm (40GHz، VSWR 1.35)
A - SSMA (40GHz، VSWR 1.35)
P - SMP (40GHz، VSWR 1.35)
3 - 3.5mm (33GHz، VSWR 1.35)
S - SMA (26.5GHz، VSWR 1.3)

کانکتور زنانه - بعد از نام کانکتور اضافه کنید
زاویه راست - اضافه کردن RR پس از نام کانکتور (افزایش VSWR 0.1)

چگونه سفارش دهیم؟
VN67W-X-Y-Z
VN:Vinncom
W: زره: P، بدون زره: خالی
X: فرکانس در GHz
Y: نوع کانکتور
Z: طول در متر

مثال ها:
برای سفارش یک کابل آزمایش VN67 با زره، DC-60GHz،1.85ميلي متر نر تا 1.85ميلي متر ماده، 0.5 متر، مشخص کنید VN67P-60-VVF-0.5.

QT67 رابط جفت گیری

VN-QCV-MG-T67-3
1.85 میلی متری از فولاد ضد زنگ

VN-QCV-FG-T67-2
1.85 میلی متری ماده، فولاد ضد زنگ

رابط جفت گیری QT67P

VN-QCV-MG-T67P-4
1.85 میلی متری از فولاد ضد زنگ

VN-QCV-FG-T67P-2
1.85 میلی متری ماده، فولاد ضد زنگ
