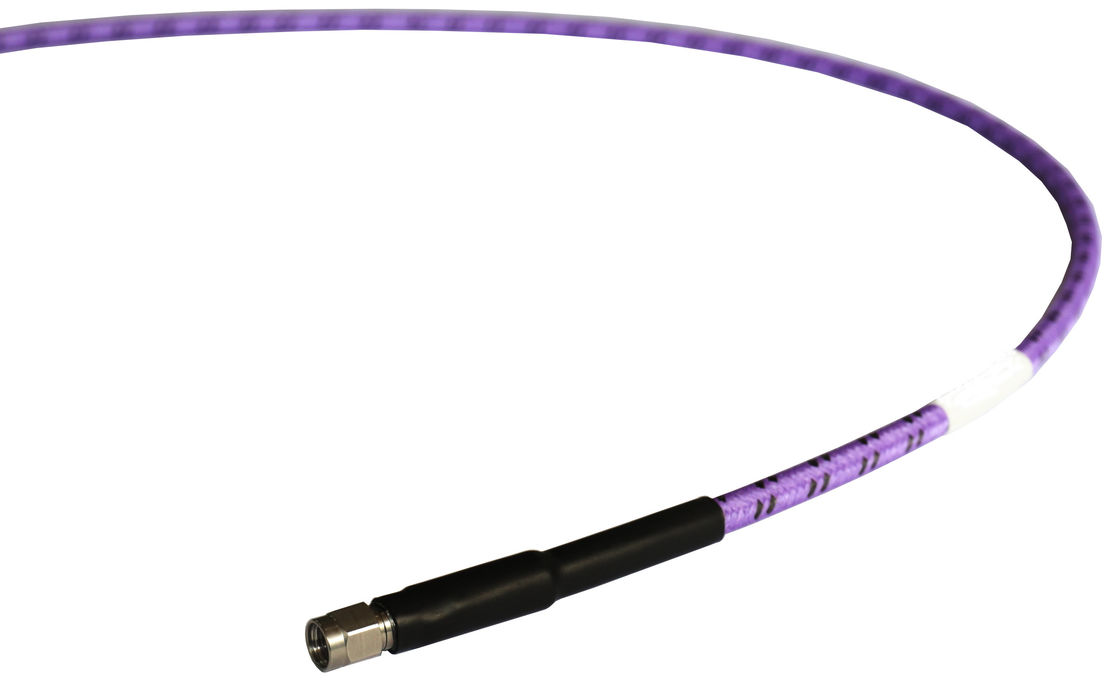

Name: کابل های آزمایش RF با عملکرد بالا 50G
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN50
Price: 414.00 USD
Availability: InStock

MOQ:	5 عدد
قیمت:	negotiable
Delivery period:	2-4 هفته
payment method:	T/T، وسترن یونیون
Supply Capacity:	50 عدد در روز

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

چین

نام تجاری

Vinncom

گواهی

RoHS/ISO9000

شماره مدل

VN50

فرکانس::

DC~50GHz

سرعت انتشار::

76%

اثر حفاظتی::

90 دسی بل دقیقه

مقاومت در برابر ولتاژ:

500 ولت DC

پایداری فاز*:

± 7 درجه

پایداری دامنه:

± 0.05dB

برجسته کردن:

کابل های تست RF 50G,کابل های آزمایش رادیویی هواپیمایی,هواپیمایی rf سرب

Avionics RF Test Cables

Avionics rf lead

توضیحات محصول

فاز و از دست دادن پایدار، طول عمر انعطاف پذیر 50G مجموعه های کابل تست با عملکرد بالا

از دست دادن ورودی کم
قدرت بالا
دوام بالا

فاز و از دست دادن پایدار، طول عمر انعطاف پذیر

ویژگی ها:	کاربردها:
* کم بودن ضایعات ورودی	* آزمایش آزمایشگاهی
* ثبات فاز بالا	* هواپیمایی
* قدرت بالا	* رادار صف فازي
* دوام بالا	* ارتباطات ماهواره ای

برق

فرکانس:	DC~50GHz
مقاومت:	50Ω
سرعت تکثیر:	۷۶%
اثربخشی محافظ:	حداقل 90 ديسيبل
ولتاژ مقاومت:	500 ولت DC
ثبات فاز^*1:	±7°
ثبات دامنه^*1:	±0.05dB

[1] شعاع 50 میلی متر، خم شدن 360 درجه

ماشین آلات

شعاع خم شدن بدون زره (تثبیت/تکرار):	حداقل 18 میلیمتر/36 میلیمتر
شعاع خم زره دار (تثبیت/تکرار):	30mm/60mm حداقل
چرخه زندگی خم کردن:	100,000
چرخه زندگی جفت گیری^*2:	5,000

[2] فقط برای کانکتورهای 2.4mm، 2.92mm، 3.5mm، SMA، N.

محیط زیست

درجه حرارت:

-55~+165°C

ضخامت و کنترل قدرت

فرکانس (GHz)	1	2	3	6	8	10	12.4	18	26.5	40	50
کاهش^*3(dB/100m)	48.1	68.3	83.9	119.4	138.4	155.2	173.4	210.2	257.1	319.2	359.2
قدرت متوسط^*4(W)	506	356	290	204	176	157	140	116	95	76	68

[3] VSWR:1.0محیط: +25°C (77°F) کابل خام

[4] VSWR:1.0محیط: +40°C (104°F) سطح دریا

ساخت و ساز

کابل های آزمایش RF با عملکرد بالا 50G 0

نه، نه	نام	اندازه (ملی متر)	مواد
1	هدايت کننده داخلي	0.72	مس نقره ای
2	دی الکتریک	2.1	PTFE با چگالی پایین
3	سپر داخلي	2.25	نوار مس نقره ای
4	لایه بین	2.55	PTFE با چگالی پایین
5	سپر بیرونی	3.01	پشم مس نقره ای
6	ژاکت	3.60	FEP
7 تا 9	زره (اختیاری)	5.50	مرکب
10		6.00	PTFE

قوانین نامگذاری کانکتور:

2 - 2.4mm (50GHz، VSWR 1.4)

K - 2.92mm (40GHz، VSWR 1.25)

3 - 3.5mm (33GHz، VSWR 1.35)

S - SMA (26.5GHz، VSWR 1.25)

N - N (18GHz، VSWR 1.25)

کانکتور زنانه - بعد از نام کانکتور اضافه کنید

زاویه راست - بعد از نام کانکتور اضافه کنید ((VSWR افزایش 0.1)

چگونه سفارش دهیم؟

VN50W-X-Y-Z

VN:Vinncom

W: زره: P، بدون زره: خالی

X: فرکانس در GHz

Y: نوع کانکتور

Z: طول در متر

T50 رابط جفت گیری

VN-QC2-MG-T50-2 2.4mm مرد، فولاد ضد زنگ		VN-QC3-FG-T50-1 3.5 میلی متر ماده، فولاد ضد زنگ
VN-QC2-FG-T50-1 2.4 میلی متر ماده، فولاد ضد زنگ		VN-QCS-MG-T50-1 SMA مرد، فولاد ضد زنگ
VN-QCK-MG-T50-1 2.92 میلی متری مرد، فولاد ضد زنگ		VN-QCS-FG-T50-1 ماده SMA، فولاد ضد زنگ
VN-QCK-FG-T50-1 2.92ملي متر ماده از فولاد ضد زنگ		VN-QCN-MG-T50-4 N زنانه، فولاد ضد زنگ
VN-QC3-MG-T50-1 3.5mm مرد، فولاد ضد زنگ

رابط جفت گیری T50P

VN-QC2-MG-T50P-4 2.4mm مرد، فولاد ضد زنگ		VN-QC3-MG-T50P-1 3.5mm مرد، فولاد ضد زنگ
VN-QC2-FG-T50P-4 2.4 میلی متر ماده، فولاد ضد زنگ		VN-QC3-FG-T50P-1 3.5 میلی متر ماده، فولاد ضد زنگ
VN-QCK-MG-T50P-4 2.92 میلی متری مرد، فولاد ضد زنگ		VN-QCS-MG-T50P-3 SMA مرد، فولاد ضد زنگ
VN-QCK-FG-T50P-3 2.92ملي متر ماده از فولاد ضد زنگ		VN-QCS-FG-T50P-1 ماده SMA، فولاد ضد زنگ
VN-QCN-MG-T50P-3 N از فولاد ضد زنگ
