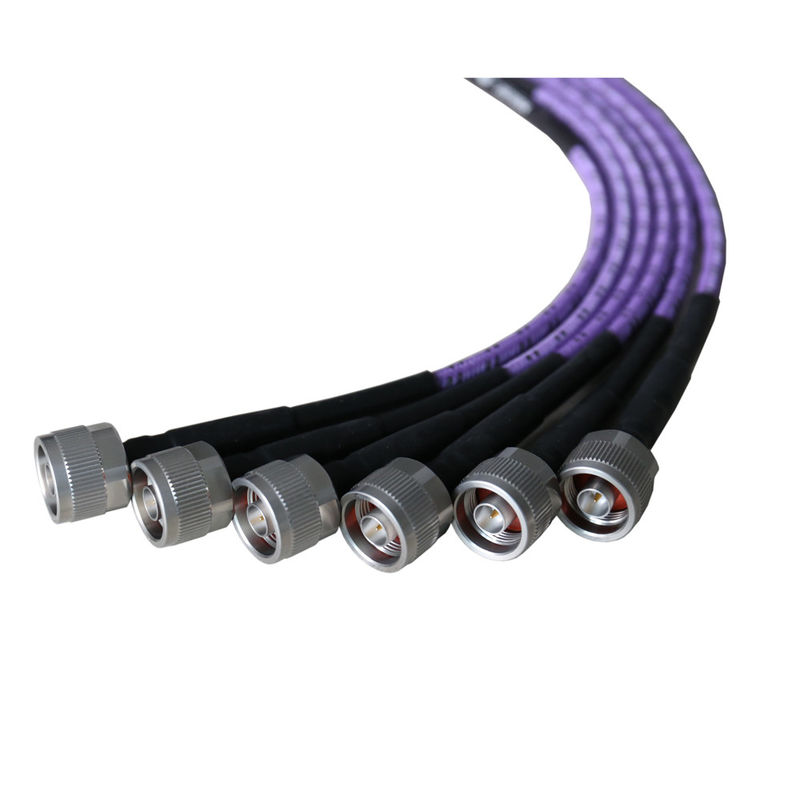

کابل های آزمایش RF سیگنال انعطاف پذیر 40G VN280 ثبات فاز بالا

Name: کابل های آزمایش RF سیگنال انعطاف پذیر 40G VN280 ثبات فاز بالا
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN280
Price: 414.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Vinncom

گواهی: RoHS/ISO9000

شماره مدل: VN280

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 5 عدد

قیمت: negotiable

زمان تحویل: 2-4 هفته

شرایط پرداخت: T/T، وسترن یونیون

قابلیت ارائه: 50 عدد در روز

بهترین قیمت را دریافت کنید

اکنون تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                      کابل های آزمایش 40G RF,کابل های آزمایش سیگنال RF,کابل سیگنال 40G, Signal RF Test Cables, 40G Signal cable


فرکانس::	DC ~ 40 گیگاهرتز	فرکانس قطع::	62 گیگاهرتز
امپدانس::	50Ω	سرعت انتشار::	۷۰ درصد
اثر حفاظتی::	90 دسی بل دقیقه	مقاومت در برابر ولتاژ::	500 ولت DC

فرکانس::	DC ~ 40 گیگاهرتز
فرکانس قطع::	62 گیگاهرتز
امپدانس::	50Ω
سرعت انتشار::	۷۰ درصد
اثر حفاظتی::	90 دسی بل دقیقه
مقاومت در برابر ولتاژ::	500 ولت DC

توضیحات

کابل های آزمایش RF سیگنال انعطاف پذیر 40G VN280 ثبات فاز بالا

VN280 40G ثبات فاز بالا انعطاف پذیر جایگزین کابل نیمه سخت

فرکانس باند گسترده
ثبات فاز
PIM پایین

کابل انعطاف پذیر، جایگزین کابل نیمه سخت

ویژگی ها:	کاربردها:
* ثبات فاز	* رادار صف فازي
* PIM پایین	* اتصال در داخل و بین تجهیزات

برق

فرکانس:	DC~40GHz
فرکانس قطع:	۶۲ گیگاهرتز
مقاومت:	50Ω
سرعت تکثیر:	۷۰ درصد
اثربخشی محافظ:	حداقل 90 ديسيبل
ولتاژ مقاومت:	500 ولت DC

کابل های آزمایش RF سیگنال انعطاف پذیر 40G VN280 ثبات فاز بالا 0

نه، نه	نام	اندازه (ملی متر)	مواد
1	هدايت کننده داخلي	0.53	مس نقره ای
2	دی الکتریک	1.63	PTFE
3	سپر داخلي	1.83	نوار مس نقره ای
4	سپر بیرونی	2.18	پشم مس نقره ای
5	ژاکت	2.65	FEP

ماشین آلات

شعاع خم (تاسیس):	13.0mm
شعاع خم (تکرار):	26.0mm
وزن:	۲۲ گرم/متر

ضخامت و کنترل قدرت

فرکانس (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
کاهش^*¹(dB/100m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
قدرت متوسط^*²(W)	512	423	290	177	156	103	86	75	65	51	39

محیط زیست

درجه حرارت:

-55~+125°C

قوانین نامگذاری کانکتور:

2 - 2.4mm (40GHz، VSWR 1.35)

K - 2.92mm (40GHz، VSWR 1.35)

P - SMP (26.5GHz، VSWR 1.3)

A - SSMA (26.5GHz، VSWR 1.3)

S - SMA (26.5GHz، VSWR 1.3)

G - Mini-SMP (قابل تطبیق با GPPO و SSMP، 18GHz، VSWR 1.3)

N - N (18GHz، VSWR 1.25)

X - MMCX (6GHz، VSWR 1.3)

M - MCX (6GHz، VSWR 1.3)

B - BNC (4GHz، VSWR 1.4)

D - SMB (4GHz، VSWR 1.25)

کانکتور زنانه - بعد از نام کانکتور اضافه کنید

زاویه راست - اضافه کردن RR پس از نام کانکتور (افزایش VSWR 0.1)
