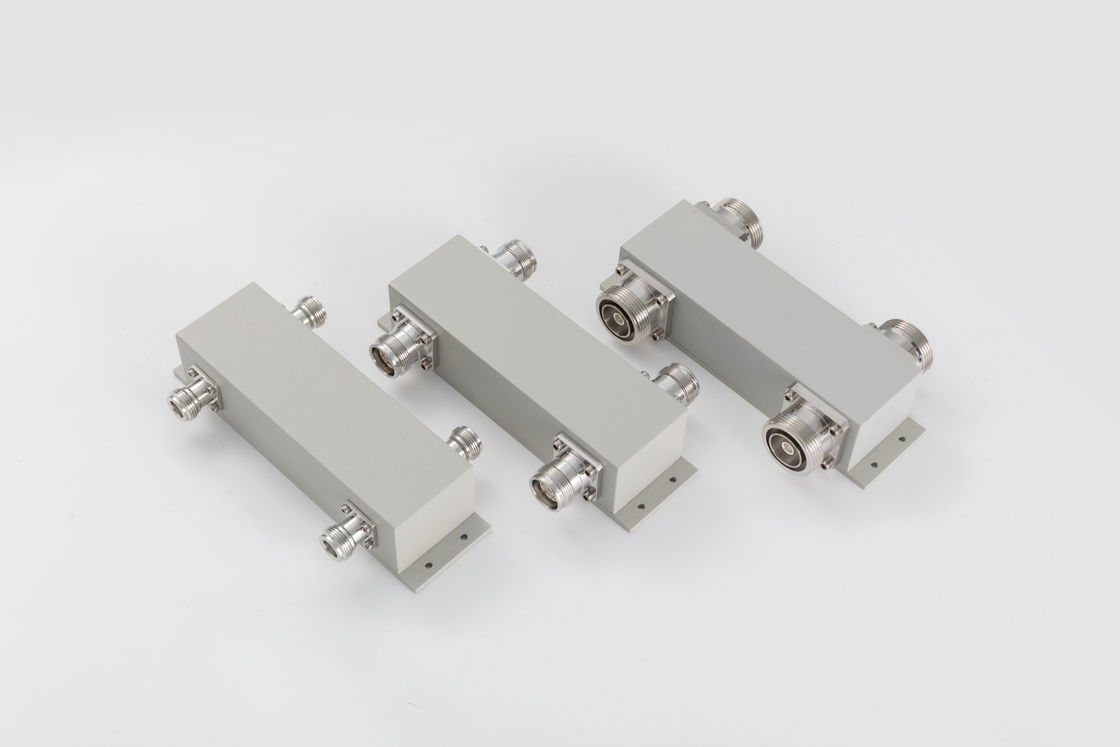

698-3800MHz 2in2out 4.3-10 F/NF/Din F کوپلر هیبریدی
  • name
  • name
  • name
  • name

698-3800MHz 2in2out 4.3-10 F/NF/Din F کوپلر هیبریدی

MOQ: پنج تا
قیمت: negotiable
payment method: L/C، D/A، D/P، T/T
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
RoHS/ISO9000
شماره مدل
VN-HC2x2-0738-OXx
فرکانس کاری (MHz):
698-3800
امپدانس (اهم):
50
VSWR:
≤1.25
IM3 (dBc @ 2×43dBm):
-150 / -160
توان هندلینگ (وات، حداکثر):
500 (N: 300)
حداکثر توان (وات، حداکثر):
1500 (N: 1200)
برجسته کردن:

ترکیب آنتن رادیویی 3800MHz,ترکیب آنتن RF 698MHz,کوپلر هیبریدی 500 وات

,

698MHz RF Antenna Combiner

,

Hybrid Coupler 500W

توضیحات محصول

698-3800MHz 2in2out 4.3-10 F/NF/Din F کوپلر هیبریدی



  • باند گسترده
  • قابل حمل برای نصب
  • VSWR خوب در تمام بنادر



​VN-HC2x2-0738-OP-xxx.pdf

 VN-HC2x2-0738-OD-xxx.pdf

 VN-HC2x2-0738-ON-xxx.pdf

شماره بخش VN-HC2x2-0738-OP
فرکانس عملیاتی (MHz) ۶۹۸-۸۰۰
مقاومت (اوم) 50
VSWR ≤1.25
اتصال (dB) 3.0±09
از دست دادن ورودی (dB) 3.7
عایق بندی (dB) ≥25
IM3 (dBc @ 2×43dBm) -150 / -160
درخواست در داخل و خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط N زن 4.3-10 زن DIN زنانه
قدرت حمل (وات، حداکثر) 500 ((N:300)
قدرت اوج (وات، حداکثر) 1500 ((N:1200)
ابعاد (ملی متر) ((L × W × H ، بدون اتصال) 141 × 44 × 38
وزن خالص (g) 615 ± 20 685 ± 20 880 ± 20
ابعاد بسته بندی (mm,L×W×H) 170 × 100 × 40
بسته بندی اندازه کارتن (mm,L×W×H) ۴۶۰ × ۳۵۰ × ۱۹۵ 520 × 360 × 110 520 × 360 × 110
انطباق با ROHS آره



698-3800MHz 2in2out 4.3-10 F/NF/Din F کوپلر هیبریدی 0698-3800MHz 2in2out 4.3-10 F/NF/Din F کوپلر هیبریدی 1




ترکیب کننده هیبریدی برای تقسیم و ترکیب سیگنال های RF استفاده می شود. این مربوط به هیبرید 3 dB است که بر اساس خطوط انتقال PCB یا هیبرید دی الکتریک 3db است.و معمولا به عنوان ترکیب کننده در سیستم آنتن توزیع شده استفاده می شود ((DAS).




Tags:

کپسول هایبریدی 2700MHz RF,پیوندهای ترکیبی برای DAS IBS,

ترکیب آنتن رادیویی 3800MHz,ترکیب آنتن RF 698MHz,کوپلر هیبریدی 500 وات,
