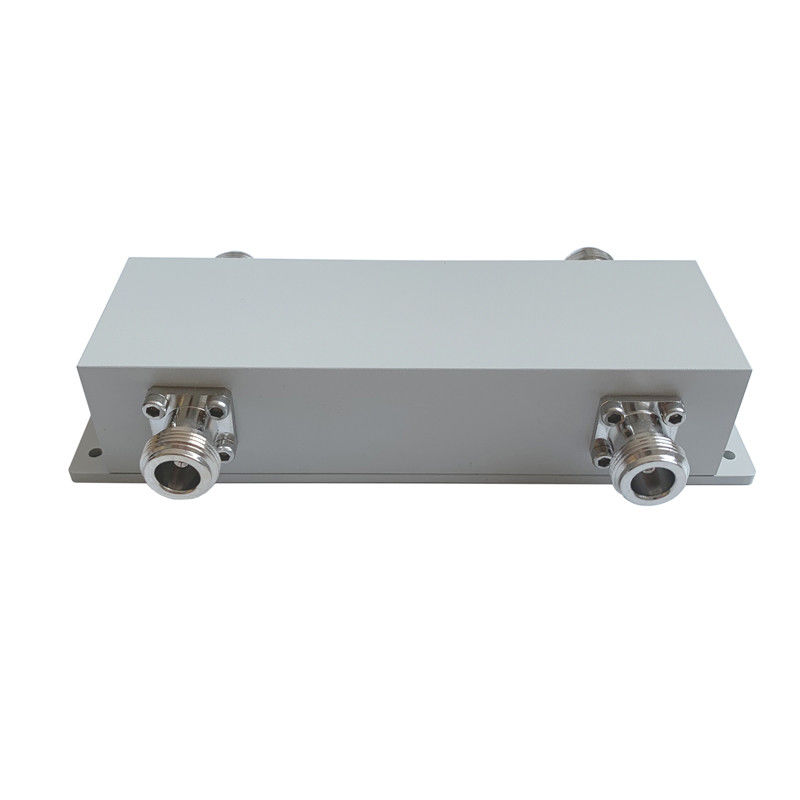

550-3800MHZ 300 وات کوپلر هیبریدی مربع
  • name
  • name
  • name
  • name

550-3800MHZ 300 وات کوپلر هیبریدی مربع

MOQ: پنج تا
قیمت: negotiable
payment method: L/C، D/A، D/P، T/T
Supply Capacity: 500 عدد در روز
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
ROHS ISO9000
شماره مدل
VN-HC2x2-05538-ON
درخواست:
همان ترکیب کننده باند
انزوا بالا:
معمولا 25 دسی بل
LOW VSWR:
1.15 (حداکثر)
کانکتور:
N زن
OEM/ODM:
قابل قبول
رنگ:
سفارشی
PIM:
-153dbc -163dbc @43dbm*2
برجسته کردن:

کوپلر هیبریدی مربع 3800MHZ,کوپلر هیبریدی مربع 300 وات,کوپلر هیبریدی 550MHZ

,

300Watt quadrature hybrid coupler

,

550MHZ wideband hybrid coupler

توضیحات محصول

550-3800MHZ N زنانه کم PIM 3dB ترکیبی ترکیبی ترکیبی ترکیبی DAS



  • منزوی بودن بالا
  • قابل حمل برای نصب
  • PIM پایین -163dBc@43dBm*2





شماره بخش VN-HC2x2-05538-ON
فرکانس عملیاتی (MHz) ۵۵۰ تا ۳۸۰۰
مقاومت (اوم) 50
VSWR 1.25
اتصال (dB) 3±1
از دست دادن ورودی (dB) 3±1
عایق بندی (dB) 23
IM3 (dBc @ 2×43dBm) -153/-163
درخواست در داخل و خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط N زن
قدرت حمل (وات، حداکثر) 300
قدرت اوج (وات، حداکثر) 1200
ابعاد (ملی متر) ((L × W × H ، بدون اتصال) 140.6*44*345
وزن خالص (g) 590
وزن بسته بندی (کیلوگرم/قطعه) 12.9/20
ابعاد بسته بندی (mm,L×W×H) 170*100*40
بسته بندی اندازه کارتن (mm,L×W×H) 520*360*105
انطباق با ROHS آره

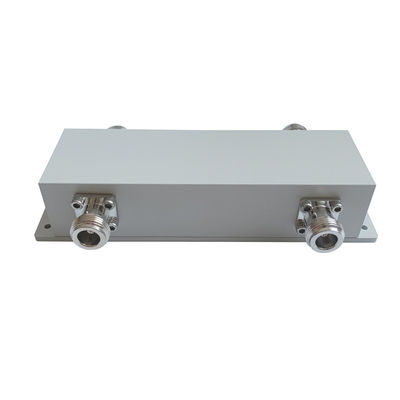

550-3800MHZ 300 وات کوپلر هیبریدی مربع 0



کوپلرهای هیبریدی مورد ویژه ای از کوپلرهای جهت دار چهار پورت هستند که برای تقسیم قدرت 3 دی بی (برابری) طراحی شده اند. هیبرید ها در دو نوع، هیبرید های 90 درجه یا مربع،و 180 درجه هیبرید.

Vinncom طرح های مختلفی برای کوپلر های هیبریدی بر اساس مایکرو استریپ، هوا-دی الکتریک و فیلم نازک، موج هدایت و غیره دارد.

از کوپلر های هیبریدی به طور گسترده ای به عنوان کوپلر 3db جهت دار با یک پورت پایان استفاده می شود، همچنین می تواند به عنوان کوپلر 2 در 2 و 2 در 1 استفاده شود.

برای برخی از استفاده ها، کوپلرهای هیبریدی می توانند به صورت ماتریس ترکیب شوند، به عنوان مثال 4in 4out ، 3in 3out و غیره.

Vinncom طیف فرکانس های مختلفی را برای کوپلر های هیبریدی فراهم می کند و به طور گسترده ای در سیستم های DAS و آزمایش استفاده می شود.
