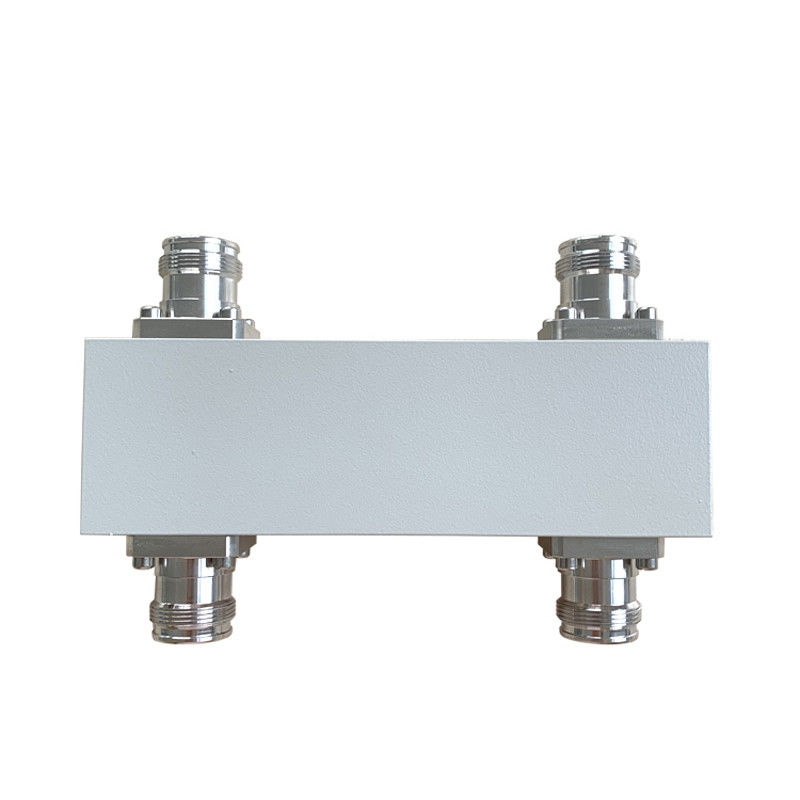

500-4000MHz 2in 2out 4.3-10F هيبريد کوپلر

Name: 500-4000MHz 2in 2out 4.3-10F هيبريد کوپلر
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05538-OP
Price: 414.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Vinncom

گواهی: ROHS ISO9000

شماره مدل: VN-HC2x2-05538-OP

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 5 عدد

قیمت: negotiable

شرایط پرداخت: L/C، D/A، D/P، T/T

قابلیت ارائه: 500 عدد در روز

بهترین قیمت را دریافت کنید

اکنون تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            -163dbc PIM 3dB کوپلر هیبریدی,500 وات 3 دی بی کوپلر هیبریدی,2x2 همجنسگرای 90 درجه, 500Watt 3dB Hybrid Coupler, 2x2 wideband 90 degree hybrid


درخواست:	همان ترکیب کننده باند	انزوا بالا:	معمولا 25 دسی بل
LOW VSWR:	1.15 (حداکثر)	کانکتور:	4.3-10 زن
OEM/ODM:	قابل قبول	رنگ:	سفارشی
PIM:	-153dbc -163dbc @43dbm*2

درخواست:	همان ترکیب کننده باند
انزوا بالا:	معمولا 25 دسی بل
LOW VSWR:	1.15 (حداکثر)
کانکتور:	4.3-10 زن
OEM/ODM:	قابل قبول
رنگ:	سفارشی
PIM:	-153dbc -163dbc @43dbm*2

توضیحات

500-4000MHz 2in 2out 4.3-10F هيبريد کوپلر

550-3800MHZ 4.3-10 زنانه کم PIM 3dB ترکیبی ترکیبی ترکیبی ترکیبی DAS

PIM خوب تا -163@43dBm*2
خسارت بازگشت خوب
منزوی بودن بالا

VN-HC2x2-0540-OP-xxx.pdf

شماره بخش	VN-HC2x2-05538-OP
فرکانس عملیاتی (MHz)	۵۵۰ تا ۳۸۰۰
مقاومت (اوم)	50
VSWR	1.25
اتصال (dB)	3±1
از دست دادن ورودی (dB)	3±1
عایق بندی (dB)	23
IM3 (dBc @ 2×43dBm)	-153/-163
درخواست	در داخل و خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	4.3-10 زن
قدرت حمل (وات، حداکثر)	500
قدرت اوج (وات، حداکثر)	1500
ابعاد (ملی متر) ((L × W × H ، بدون اتصال)	140.644345
وزن خالص (g)	715
وزن بسته بندی (کیلوگرم/قطعه)	15.4/20
ابعاد بسته بندی (mm,L×W×H)	17010040
بسته بندی اندازه کارتن (mm,L×W×H)	520360105
انطباق با ROHS	آره

کوپلرهای هیبریدی مورد ویژه ای از کوپلرهای جهت دار چهار پورت هستند که برای تقسیم قدرت 3 دی بی (برابری) طراحی شده اند. هیبرید ها در دو نوع، هیبرید های 90 درجه یا مربع،و 180 درجه هیبرید.

Vinncom طرح های مختلفی برای کوپلر های هیبریدی بر اساس مایکرو استریپ، هوا-دی الکتریک و فیلم نازک، موج هدایت و غیره دارد.

از کوپلر های هیبریدی به طور گسترده ای به عنوان کوپلر 3db جهت دار با یک پورت پایان استفاده می شود، همچنین می تواند به عنوان کوپلر 2 در 2 و 2 در 1 استفاده شود.

برای برخی از استفاده ها، کوپلرهای هیبریدی می توانند به صورت ماتریس ترکیب شوند، به عنوان مثال 4in 4out ، 3in 3out و غیره.

Vinncom طیف فرکانس های مختلفی را برای کوپلر های هیبریدی فراهم می کند و به طور گسترده ای در سیستم های DAS و آزمایش استفاده می شود.
