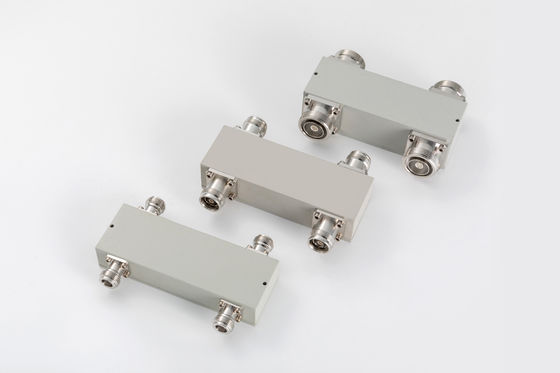

698-2700MHz دو در دو از هم جدا کننده هیبریدی PIM -150/-160
  • name
  • name
  • name
  • name
  • name

698-2700MHz دو در دو از هم جدا کننده هیبریدی PIM -150/-160

اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
RoHS/ISO9000
شماره مدل
VN-HC2x2-0727-Ox-XXX
فرکانس کاری (MHz):
698-2700
امپدانس (اهم):
50
VSWR:
1.2
کوپلینگ (dB):
3±0.8
افت درج (dB):
± 3.6
جداسازی (dB):
25
IM3 (dBc @ 2×43dBm):
-150/-160
برجسته کردن:

کوپلرهای هیبریدی 698-2700MHz,2 در 3dB هائیبرید کوپلر,2 از 3 ديسيبل پيوند هايبردي

,

2 In 3dB Hybrid Coupler

,

2 Out 3dB Hybrid Coupler

توضیحات محصول

698-2700MHz 2in 2out پي ام-150/-160



  • VSWR خوب در تمام بنادر
  • منزوی بودن بالا
  • خسارت بازگشت خوب



شماره بخش VN-HC2x2-0727-Ox-XXX
فرکانس عملیاتی (MHz) ۶۹۸- ۲۷۰۰
مقاومت (اوم) 50
VSWR 1.2
اتصال (dB) 3±0.8
از دست دادن ورودی (dB) ±3.6
عایق بندی (dB) 25
IM3 (dBc @ 2×43dBm) -150/-160
درخواست در داخل و خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط N زن/4.3-10 زن/DIN زن
قدرت حمل (وات، حداکثر) 500 ((N:300)
قدرت اوج (وات، حداکثر) .1500 ((N:1200)
ابعاد (ملی متر) ((L × W × H ، بدون اتصال) 127X44X25 127X44X31 127X44X38
وزن خالص (g) ۳۸۵± ۲۰٪ ۵۶۵± ۲۰٪ 810± 20%
ابعاد بسته بندی (mm,L×W×H) 165X87X35 170X100X40 170X100X40
بسته بندی اندازه کارتن (mm,L×W×H) 460X350X195 ۵۲۰X۳۶۰X۱۱۰ ۵۲۰X۳۶۰X۱۱۰





 698-2700MHz دو در دو از هم جدا کننده هیبریدی PIM -150/-160 0

































































یک کوپلر جهت دار که برای تقسیم قدرت 3 دی بی طراحی شده است. هیبرید ها در دو نوع، هیبرید های 90 درجه یا مربع و هیبرید های 180 درجه وجود دارد.

Vinncom طرح های مختلفی برای کوپلر های هیبریدی بر اساس مایکرو استریپ، هوا-دی الکتریک و فیلم نازک، موج هدایت و غیره دارد.

از کوپلر های هیبریدی به طور گسترده ای به عنوان کوپلر 3db جهت دار با یک پورت پایان استفاده می شود، همچنین می تواند به عنوان کوپلر 2 در 2 و 2 در 1 استفاده شود.

برای برخی از استفاده ها، کوپلرهای هیبریدی می توانند به صورت ماتریس ترکیب شوند، به عنوان مثال 4in 4out ، 3in 3out و غیره.

Vinncom طیف فرکانس های مختلفی را برای کوپلر های هیبریدی فراهم می کند و به طور گسترده ای در سیستم های DAS و آزمایش استفاده می شود.











Tags:

کپسول هایبریدی 2700MHz RF,پیوندهای ترکیبی برای DAS IBS,

کوپلرهای هیبریدی 698-2700MHz,2 در 3dB هائیبرید کوپلر,2 از 3 ديسيبل پيوند هايبردي,

698-2700MHz Hybrid Couplers
