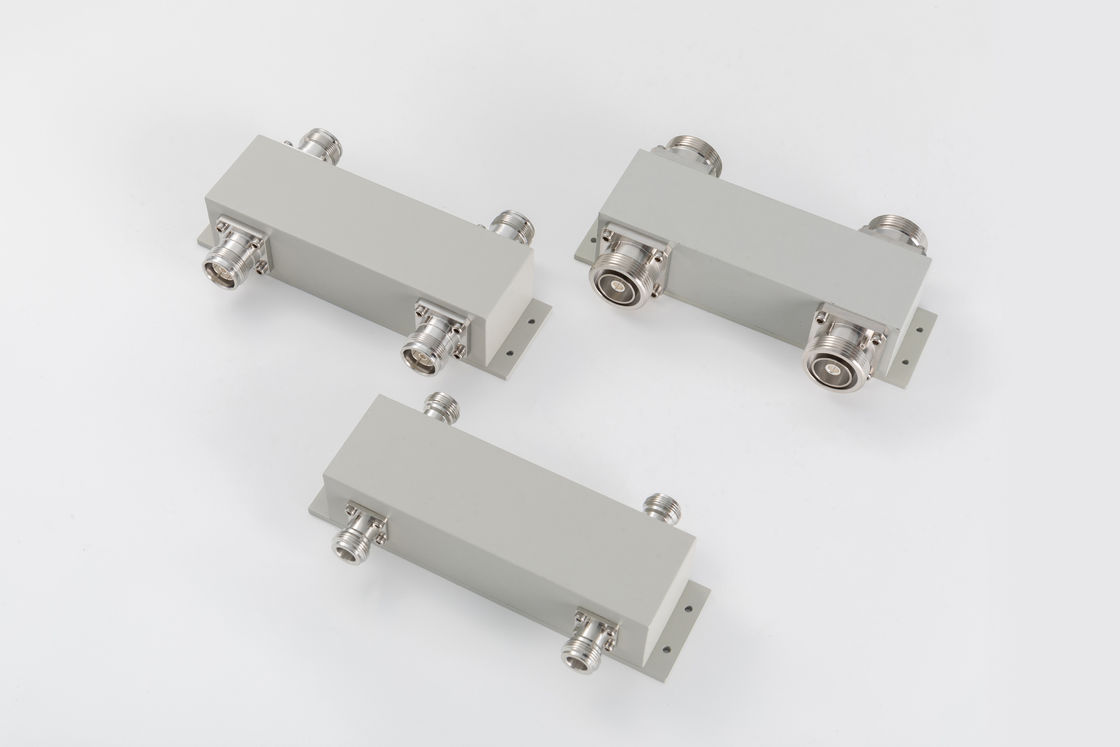

698-3800 مگاهرتز 2in 2out هيبريد کوپلر / 2: 2 ترکیب کننده PIM -150 / -160
  • name
  • name

698-3800 مگاهرتز 2in 2out هيبريد کوپلر / 2: 2 ترکیب کننده PIM -150 / -160

MOQ: 5 عدد
قیمت: VN-HC2x2-035052-ON-xxx
payment method: L/C، D/A، D/P، T/T
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
RoHS/ISO9000
شماره مدل
VN-HC2x2-0738-OX
شماره بخش:
VN-HC2x2-0738-OX
امپدانس (اهم):
50
فرکانس کاری (MHz):
698-3800
VSWR:
≤1.25
کوپلینگ (dB):
0.9±3.0
برجسته کردن:

کوپلر هیبریدی 698-3800MHz,کپسول هايبريدي 2 در 2 خارج,کوپلرهای هیبریدی 698-3800MHz

,

Hybrid Coupler 2in 2out

,

698-3800MHz Hybrid Couplers

توضیحات محصول

698-3800 مگاهرتز 2in 2out هيبريد کوپلر / 2: 2 ترکیب کننده PIM -150 / -160



  • منزوی بودن بالا
  • PIM خوب تا -160@43dBm*2
  • مسطح بودن خوب



      VN-HC2x2-0738-OD-xxx.pdf

      VN-HC2x2-0738-ON-xxx.pdf

      VN-HC2x2-0738-OP-160.pdf

شماره بخش VN-HC2x2-0738-OX
فرکانس عملیاتی (MHz) ۶۹۸-۸۰۰
مقاومت (اوم) 50
VSWR ≤1.25
اتصال (dB) 3.0±09
از دست دادن ورودی (dB) 3.7
عایق بندی (dB) ≥25
IM3 (dBc @ 2×43dBm) -150 / -160
درخواست در داخل و خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط N زن/4.3-10 زن/DIN زن
قدرت حمل (وات، حداکثر) 500 ((N:300)
قدرت اوج (وات، حداکثر) 1500 ((N:1200)
ابعاد (ملی متر) ((L × W × H ، بدون اتصال) 141 × 44 × 38 170 × 100 × 40 170 × 100 × 40
وزن خالص (g) 615 ± 20 685 ± 20 880 ± 20
ابعاد بسته بندی (mm,L×W×H) 170 × 100 × 40 170 × 100 × 40 170 × 100 × 40
بسته بندی اندازه کارتن (mm,L×W×H) ۴۶۰ × ۳۵۰ × ۱۹۵ 520 × 360 × 110 520 × 360 × 110





                                   698-3800 مگاهرتز 2in 2out هيبريد کوپلر / 2: 2 ترکیب کننده PIM -150 / -160 0698-3800 مگاهرتز 2in 2out هيبريد کوپلر / 2: 2 ترکیب کننده PIM -150 / -160 1







کوپلرهای هیبریدی مورد ویژه ای از کوپلرهای جهت دار چهار پورت هستند که برای تقسیم قدرت 3 دی بی (برابری) طراحی شده اند. هیبرید ها در دو نوع، هیبرید های 90 درجه یا مربع،و 180 درجه هیبرید.

Vinncom طرح های مختلفی برای کوپلر های هیبریدی بر اساس مایکرو استریپ، هوا-دی الکتریک و فیلم نازک، موج هدایت و غیره دارد.

از کوپلر های هیبریدی به طور گسترده ای به عنوان کوپلر 3db جهت دار با یک پورت پایان استفاده می شود، همچنین می تواند به عنوان کوپلر 2 در 2 و 2 در 1 استفاده شود.

برای برخی از استفاده ها، کوپلرهای هیبریدی می توانند به صورت ماتریس ترکیب شوند، به عنوان مثال 4in 4out ، 3in 3out و غیره.

Vinncom طیف فرکانس های مختلفی را برای کوپلر های هیبریدی فراهم می کند و به طور گسترده ای در سیستم های DAS و آزمایش استفاده می شود.


Tags:

کپسول هایبریدی 2700MHz RF,پیوندهای ترکیبی برای DAS IBS,

کوپلر هیبریدی 698-3800MHz,کپسول هايبريدي 2 در 2 خارج,کوپلرهای هیبریدی 698-3800MHz,

Hybrid Coupler 698-3800MHz
