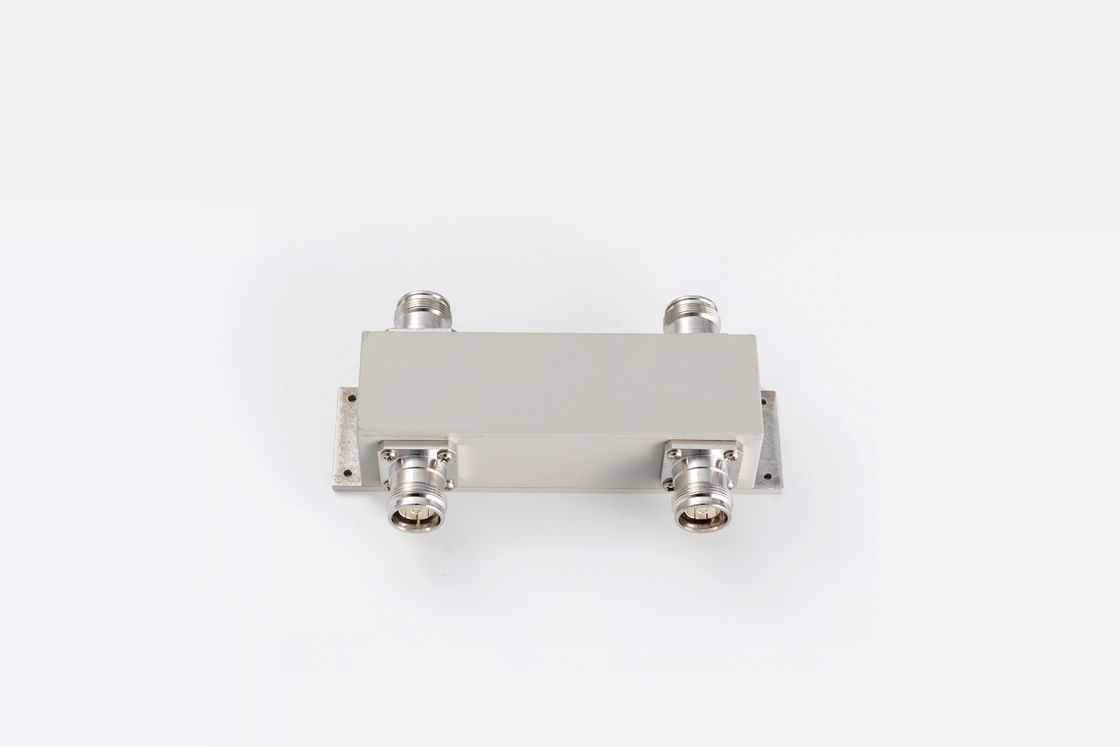

550-6000MHz 2in2out 4.3-10F/NF کوپلر هیبریدی
  • name
  • name
  • name
  • name
  • name

550-6000MHz 2in2out 4.3-10F/NF کوپلر هیبریدی

MOQ: 5 عدد
قیمت: negotiable
payment method: L/C، D/A، D/P، T/T
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
RoHS/ISO9000
شماره مدل
VN-HC2x2-05560-OXx
فرکانس کاری (MHz):
550-6000
کوپلینگ (dB):
3
جداسازی (dB):
20
IM3 (dBc @ 2×43dBm):
-150/-160
درخواست:
داخلی خارجی
VSWR:
1.35
برجسته کردن:

جفتگرهای هیبریدی 550-6000MHz,پی ام-۱۵۰,N زوج هیبریدی زنانه

,

Hybrid Coupler PIM -150

,

N Female Hybrid Coupler

توضیحات محصول

550-6000MHz پی ام -150/-160 N زنانه/4.3-10 زنانه برای DAS



  • خسارت بازگشت خوب
  • باند گسترده
  • جهت گیری بالا



 VN-HC2x2-05560-OP-xxx.pdf

 VN-HC2x2-05560-ON-xxx.pdf

شماره بخش VN-HC2x2-05560-Ox-XXX
فرکانس عملیاتی (MHz) ۵۵۰ تا ۶۰۰۰
مقاومت (اوم) 50
VSWR 1.35
اتصال (dB) 3
از دست دادن ورودی (dB) ± 14
عایق بندی (dB) 20
IM3 (dBc @ 2×43dBm) -150/-160
درخواست در داخل و خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط N زن/4.3-10 زن
قدرت حمل (وات، حداکثر) 500 ((N:300)
قدرت اوج (وات، حداکثر) 1500 ((N:1200)
ابعاد (ملی متر) ((L × W × H ، بدون اتصال) 131X40X384 131X40X384
وزن خالص (g) 600 ± 5٪ 600 ± 5٪
ابعاد بسته بندی (mm,L×W×H) 170X100X40 170X100X40
بسته بندی اندازه کارتن (mm,L×W×H) 520X360X105 520X360X105
انطباق با ROHS آره



550-6000MHz 2in2out 4.3-10F/NF کوپلر هیبریدی 0550-6000MHz 2in2out 4.3-10F/NF کوپلر هیبریدی 1



کوپلرهای هیبریدی مورد ویژه ای از کوپلرهای جهت دار چهار پورت هستند که برای تقسیم قدرت 3 دی بی (برابری) طراحی شده اند. هیبرید ها در دو نوع، هیبرید های 90 درجه یا مربع،و 180 درجه هیبرید.

Vinncom طرح های مختلفی برای کوپلر های هیبریدی بر اساس مایکرو استریپ، هوا-دی الکتریک و فیلم نازک، موج هدایت و غیره دارد.

از کوپلر های هیبریدی به طور گسترده ای به عنوان کوپلر 3db جهت دار با یک پورت پایان استفاده می شود، همچنین می تواند به عنوان کوپلر 2 در 2 و 2 در 1 استفاده شود.

برای برخی از استفاده ها، کوپلرهای هیبریدی می توانند به صورت ماتریس ترکیب شوند، به عنوان مثال 4in 4out ، 3in 3out و غیره.

Vinncom طیف فرکانس های مختلفی را برای کوپلر های هیبریدی فراهم می کند و به طور گسترده ای در سیستم های DAS و آزمایش استفاده می شود.
