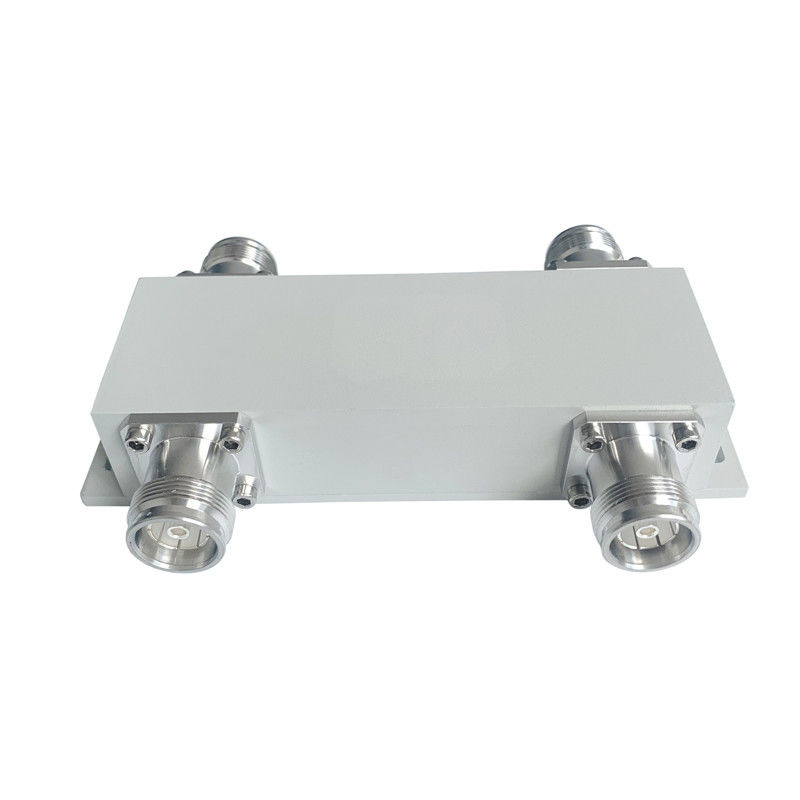

698-2700MHz 2in2out 4.3-10F همگام هیبریدی
  • name
  • name
  • name
  • name

698-2700MHz 2in2out 4.3-10F همگام هیبریدی

MOQ: 5 عدد
قیمت: negotiable
payment method: L/C، D/A، D/P، T/T
Supply Capacity: 500 عدد در روز
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
ROHS ISO9000
شماره مدل
VN-HC2x2-0727-OP
درخواست:
همان ترکیب کننده باند
انزوا بالا:
معمولاً 25 دسی بل، 30 (حداکثر)
LOW VSWR:
1.15 (حداکثر)
کانکتور:
4.3-10 زن
OEM/ODM:
قابل قبول
رنگ:
سفارشی
PIM:
153dbc 163dbc@43dbm*2
برجسته کردن:

500W Rf کوپلر هیبریدی,- 160dbc Rf کوپلر هیبریدی,ترکیب کننده های هیبریدی با PIM پایین

,

-160dbc Rf Hybrid Coupler

,

Low PIM hybrid combiner

توضیحات محصول

698-2700MHz 2in2out 4.3-10F همگام هیبریدی



  • منزوی بودن بالا
  • PIM پایین -163dBc@43dBm*2
  • قابل حمل برای نصب



 VN-HC2x2-0727-OP-xxx.pdf

شماره بخش VN-HC2x2-0727-OP
فرکانس عملیاتی (MHz) ۶۹۸- ۲۷۰۰
مقاومت (اوم) 50
VSWR ≤1.20
اتصال (dB) 3.0±08
از دست دادن ورودی (dB) 3.6
عایق بندی (dB) ≥25
IM3 (dBc @ 2×43dBm) -153 / -163
درخواست در داخل و خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط 4.3-10 زن
قدرت حمل (وات، حداکثر) 500
قدرت اوج (وات، حداکثر) 1500
ابعاد (ملی متر) ((L × W × H ، بدون اتصال) 127 × 44 × 31
وزن خالص (g) 565 ± 20
ابعاد بسته بندی (mm,L×W×H) 170 × 100 × 40
بسته بندی اندازه کارتن (mm,L×W×H) 520 × 360 × 110
انطباق با ROHS آره




698-2700MHz 2in2out 4.3-10F همگام هیبریدی 0



کوپلرهای هیبریدی مورد ویژه ای از کوپلرهای جهت دار چهار پورت هستند که برای تقسیم قدرت 3 دی بی (برابری) طراحی شده اند. هیبرید ها در دو نوع، هیبرید های 90 درجه یا مربع،و 180 درجه هیبرید.

Vinncom طرح های مختلفی برای کوپلر های هیبریدی بر اساس مایکرو استریپ، هوا-دی الکتریک و فیلم نازک، موج هدایت و غیره دارد.

از کوپلر های هیبریدی به طور گسترده ای به عنوان کوپلر 3db جهت دار با یک پورت پایان استفاده می شود، همچنین می تواند به عنوان کوپلر 2 در 2 و 2 در 1 استفاده شود.

برای برخی از استفاده ها، کوپلرهای هیبریدی می توانند به صورت ماتریس ترکیب شوند، به عنوان مثال 4in 4out ، 3in 3out و غیره.

Vinncom طیف فرکانس های مختلفی را برای کوپلر های هیبریدی فراهم می کند و به طور گسترده ای در سیستم های DAS و آزمایش استفاده می شود.
