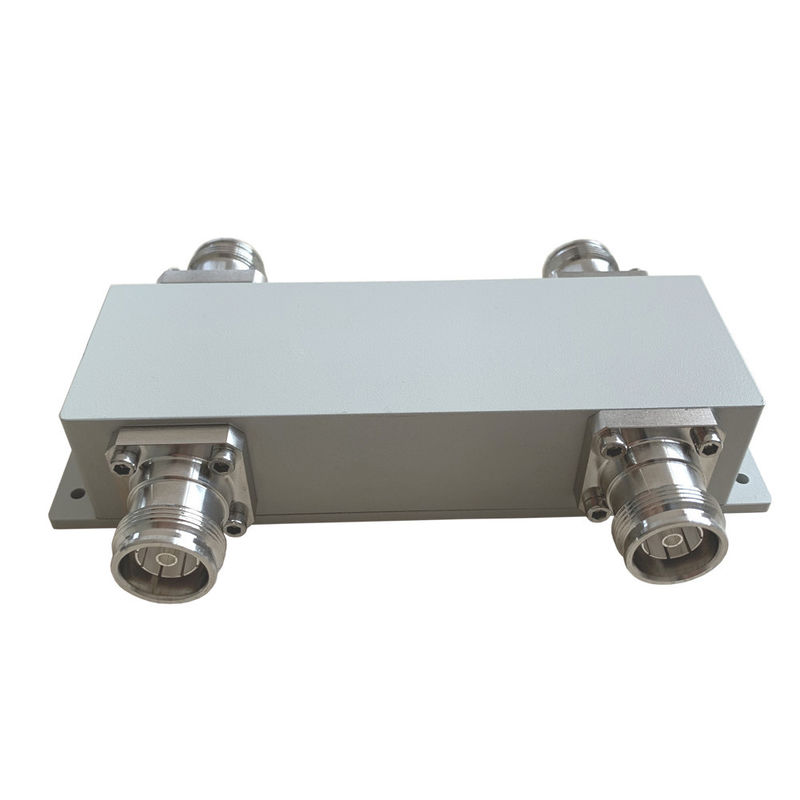

550-2700 مگاهرتز 2in 2out 4.3-10F هيبريد
  • name
  • name
  • name
  • name

550-2700 مگاهرتز 2in 2out 4.3-10F هيبريد

MOQ: 5
قیمت: negotiable
payment method: L/C، D/A، D/P، T/T
Supply Capacity: 500 عدد در روز
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
ROHS ISO9000
شماره مدل
VN-HC2x2-05527-OP
درخواست:
همان ترکیب کننده باند
انزوا بالا:
معمولاً 25 دسی بل، 30 (حداکثر)
LOW VSWR:
1.15 (حداکثر)
کانکتور:
4.3-10 زن
OEM/ODM:
قابل قبول
رنگ:
سفارشی
برجسته کردن:

4.3 زنانه ی کوپلر جهت دار استریپلاین,پيوند جهت دار 500 وات,2-در-2-از-180 کوپلر هیبریدی

,

500w Stripline Directional Coupler

,

2In 2Out 180 hybrid coupler

توضیحات محصول

550-2700 مگاهرتز 2in 2out 4.3-10F هيبريد



  • PIM خوب تا -163@43dBm*2
  • خسارت بازگشت خوب
  • منزوی بودن بالا



                                                                                                                                                        VN-HC2x2-05527-OP-xxx.pdf

شماره بخش VN-HC2x2-05527-OP
فرکانس عملیاتی (MHz) ۵۵۰ تا ۲۷۰۰
مقاومت (اوم) 50
VSWR 1.25
اتصال (dB) 3
از دست دادن ورودی (dB) ±0.7
عایق بندی (dB) 25
IM3 (dBc @ 2×43dBm) -153/-163
درخواست در داخل و خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط 4.3-10 زن
قدرت حمل (وات، حداکثر) 500
قدرت اوج (وات، حداکثر) 1500
ابعاد (ملی متر) ((L × W × H ، بدون اتصال) 135.6X45X32
وزن خالص (g) 670
وزن بسته بندی (کیلوگرم/قطعه) 14.5/20
ابعاد بسته بندی (mm,L×W×H) 170X100X40
بسته بندی اندازه کارتن (mm,L×W×H) 520X360X105
انطباق با ROHS آره



550-2700 مگاهرتز 2in 2out 4.3-10F هيبريد 0



کوپلرهای هیبریدی مورد ویژه ای از کوپلرهای جهت دار چهار پورت هستند که برای تقسیم قدرت 3 دی بی (برابری) طراحی شده اند. هیبرید ها در دو نوع، هیبرید های 90 درجه یا مربع،و 180 درجه هیبرید.

Vinncom طرح های مختلفی برای کوپلر های هیبریدی بر اساس مایکرو استریپ، هوا-دی الکتریک و فیلم نازک، موج هدایت و غیره دارد.

از کوپلر های هیبریدی به طور گسترده ای به عنوان کوپلر 3db جهت دار با یک پورت پایان استفاده می شود، همچنین می تواند به عنوان کوپلر 2 در 2 و 2 در 1 استفاده شود.

برای برخی از استفاده ها، کوپلرهای هیبریدی می توانند به صورت ماتریس ترکیب شوند، به عنوان مثال 4in 4out ، 3in 3out و غیره.

Vinncom طیف فرکانس های مختلفی را برای کوپلر های هیبریدی فراهم می کند و به طور گسترده ای در سیستم های DAS و آزمایش استفاده می شود.





Tags:

کپسول هایبریدی 2700MHz RF,پیوندهای ترکیبی برای DAS IBS,

4.3 زنانه ی کوپلر جهت دار استریپلاین,پيوند جهت دار 500 وات,2-در-2-از-180 کوپلر هیبریدی,

4.3 Female Stripline Directional Coupler
