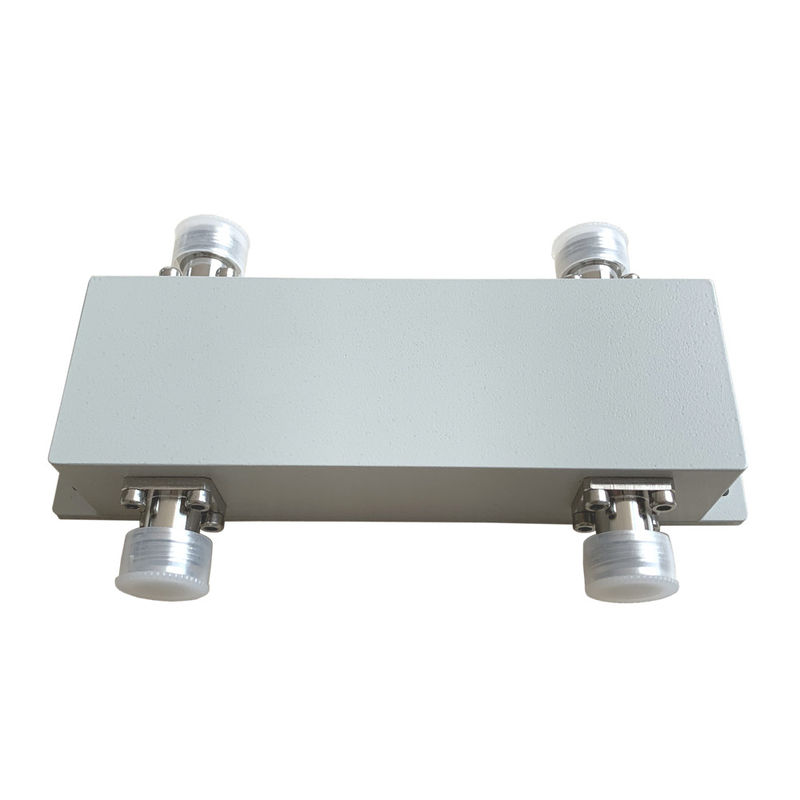

550-2700MHZ 300w 2in 2out 3dB هيبريد

Name: 550-2700MHZ 300w 2in 2out 3dB هيبريد
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05527-ON
Price: 414.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Vinncom

گواهی: ROHS ISO9000

شماره مدل: VN-HC2x2-05527-ON

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 10

قیمت: negotiable

شرایط پرداخت: L/C، D/A، D/P، T/T

قابلیت ارائه: 500 عدد در روز

بهترین قیمت را دریافت کنید

اکنون تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                      دو تا دو تا سه ديسيبل همگام هايبريدي,300W 3dB کوپلر هیبریدی,550MHZ کوپلر هیبریدی با قدرت بالا, 300w 3dB Hybrid Coupler, 550MHZ high power hybrid coupler


درخواست:	همان ترکیب کننده باند	انزوا بالا:	معمولاً 25 دسی بل، 30 (حداکثر)
LOW VSWR:	1.15 (حداکثر)	کانکتور:	N زن
OEM/ODM:	قابل قبول	رنگ:	سفارشی

درخواست:	همان ترکیب کننده باند
انزوا بالا:	معمولاً 25 دسی بل، 30 (حداکثر)
LOW VSWR:	1.15 (حداکثر)
کانکتور:	N زن
OEM/ODM:	قابل قبول
رنگ:	سفارشی

توضیحات

550-2700MHZ 300w 2in 2out 3dB هيبريد

550-2700MHZ N زنانه کم PIM 3dB ترکیبی ترکیبی ترکیبی ترکیبی DAS

PIM خوب تا -163@43dBm*2
خسارت بازگشت خوب
منزوی بودن بالا

VN-HC2x2-05527-ON-xxx.pdf

شماره بخش	VN-HC2x2-05527-ON
فرکانس عملیاتی (MHz)	۵۵۰ تا ۲۷۰۰
مقاومت (اوم)	50
VSWR	1.25
اتصال (dB)	3
از دست دادن ورودی (dB)	±0.7
عایق بندی (dB)	25
IM3 (dBc @ 2×43dBm)	-153/-163
درخواست	در داخل و خارج
درجه حفاظت	IP65
دمای کار (°C)	-40 ~ + 80
رابط	N زن
قدرت حمل (وات، حداکثر)	300
قدرت اوج (وات، حداکثر)	1200
ابعاد (ملی متر) ((L × W × H ، بدون اتصال)	135.6X45X32
وزن خالص (g)	535
وزن بسته بندی (کیلوگرم/قطعه)	11.8/20
ابعاد بسته بندی (mm,L×W×H)	170X100X40
بسته بندی اندازه کارتن (mm,L×W×H)	520X360X105
انطباق با ROHS	آره

کوپلرهای هیبریدی مورد ویژه ای از کوپلرهای جهت دار چهار پورت هستند که برای تقسیم قدرت 3 دی بی (برابری) طراحی شده اند. هیبرید ها در دو نوع ، هیبرید های 90 درجه یا مربع ، وجود دارند.و 180 درجه هیبریدوین کام طرح های مختلفی برای کوپلر های هیبریدی بر اساس مایکرو استریپ، هوا-دیلکتریک و فیلم نازک، هدایت موج و غیره دارد.

از کوپلر های هیبریدی به طور گسترده ای به عنوان کوپلر 3db جهت دار با یک پورت پایان استفاده می شود، همچنین می تواند به عنوان کوپلر 2 در 2 و 2 در 1 استفاده شود.

برای برخی از استفاده ها، کوپلرهای هیبریدی می توانند به صورت ماتریس ترکیب شوند، به عنوان مثال 4in 4out ، 3in 3out و غیره.

Vinncom طیف فرکانس های مختلفی را برای کوپلر های هیبریدی فراهم می کند و به طور گسترده ای در سیستم های DAS و آزمایش استفاده می شود.
