145-220GHz WR-5 WAVEGUIDE LOAD VN-WGLD-145220-WR5

محصولات

دستگاه های هدایت موج

با ما تماس بگیرید

sales@vinncom.com

+86 177 5515 1077

اکنون تماس بگیرید

145-220GHz WR-5 WAVEGUIDE LOAD VN-WGLD-145220-WR5

MOQ:	5 عدد
قیمت:	negotiable
روش پرداخت:	L/C، D/A، D/P، T/T
ظرفیت تأمین:	500

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

Vinncom

گواهی

ISO 9000 ROHS

شماره مدل

VN-WGLD-145220-WR5

شماره قطعه:

VN-WGLD-145220-WR5

فرکانس کاری (گیگاهرتز):

145-220

امپدانس (اهم):

VSWR:

≤1.25

رابط:

WR5 (BJ1800)

برجسته کردن:

بار کشش موج 145-220GHz

بار WR-5 در جهت هدایت موج

دستگاه هدایت موج VN-WGLD-145220-WR5

توضیحات محصول

145-220GHz WR-5 موج هدایت بار

از دست دادن ورودی کم (به طور طراحی شده، به عنوان بار پایان)
مناسب برای کاربردهای با قدرت بالا و کم
حفاظت از اجزای حساس فرستنده

Aبار موجیک دستگاه پایانی غیرفعال و غیر تابشی است که در سیستم های انتقال موج هدایت می شود.ویژگی الکتریکی اصلی آن ارائه یک مقاومت تطبیقی (معمولاً معادل 50 اوم یا مقاومت مشخص موجگرد) به منبع است، در نتیجه جذب انرژی مایکروویو با حداقل بازتاب.

VN-WGLD-145220-WR5.pdf

جذب انرژی مایکروویو:
Aبار موجانرژی امواج الکترومغناطیسی را به گرما تبدیل می کند و از امواج ایستاده جلوگیری می کند.بار موجبرای قطع کردن پورت های استفاده نشده.
کاهش نسبت امواج ایستاده ولتاژ (VSWR):
با جذب تقریبا تمام قدرت حاد، یکبار موجیک VSWR پایین (معمولا <1.05) را حفظ می کند که ثبات منبع سیگنال و دقت اندازه گیری را تضمین می کند.
حفاظت از اجزای حساس:
در طول آزمایش فرستنده یا تنظیم تقویت کننده، یکبار موجمثل يه آنتن ساختگي عمل ميکنهبار موج، قدرت منعکس شده می تواند دستگاه های گران قیمت مانند ماگنترون ها یا تقویت کننده های حالت جامد را نابود کند.

شماره بخش	VN-WGLD-145220-WR5
فرکانس کار (GHz)	145 تا 220
مقاومت (اوم)	50
VSWR	≤1.25
دمای کار (°C)	-40 ~ + 80
رابط	WR5 ((BJ1800)

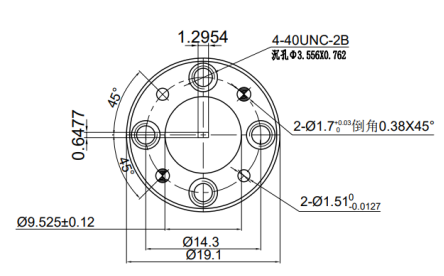

ابعاد ((ملی متر)	به عنوان زیر
قدرت حمل	0.3 (وات، حداکثر)
انطباق با ROHS	آره

145-220GHz WR-5 WAVEGUIDE LOAD VN-WGLD-145220-WR5 0
