18-26.5GHz WR-42 بار موج VN-WGLD-1826-WR42
  • نام
  • نام

18-26.5GHz WR-42 بار موج VN-WGLD-1826-WR42

MOQ: 5 عدد
قیمت: negotiable
روش پرداخت: L/C، D/A، D/P، T/T
ظرفیت تأمین: 500
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
ISO 9000 ROHS
شماره مدل
VN-WGLD-1826-WR42
شماره قطعه:
VN-WGLD-1826-WR42
فرکانس کاری (گیگاهرتز):
18-26.5
امپدانس (اهم):
50
VSWR:
≤1.03
رابط:
WR42 (BJ220)
برجسته کردن:

بار موجبر VN-WGLD-1826-WR42

,

بار موجبر 18-26.5 گیگاهرتز

توضیحات محصول



بار 18-26.5GHz WR-42 موج هدایت



  • کاهش خطر آسیب به سیستم
  • ساخت و ساز جمع و جور و محکم
  • پایان قابل اطمینان از پورت های هدایت موج استفاده نشده



  • پايان بندر:
    اتصال ورودی فلانژ شده ازبار موجبه طور مستقیم به یک پورت هدایت موج استفاده نشده، پورت گردش یا پورت اتصال جهت دار. اطمینان حاصل کنید که نوع فلنج (به عنوان مثال، UG، CPR، پوشش، خفه کننده) با سیستم مطابقت دارد.

  • در نظر گرفتن کنترل قدرت:

  • انتخاب کنیدبار موجبا متوسط قدرت نامی بیش از حداکثر قدرت انتظار می رود. برای سیستم های پالس شده، توانایی حداکثر قدرت را بررسی کنید.

  • الزامات خنک کننده:

    • قدرت کمبار موج→ خنک کننده هوای طبیعی

    • قدرت متوسط → خنک سازی با هوای اجباری (به عنوان مثال، فن داخلی).

    • قدرت بالا → خنک کننده آببار موجبا آب ديونيزه شده در گردش

  • جهت گیری نصب:
    قدرت بالابار موجباید با باله های عمودی برای بهینه سازی کنوکشن نصب شود.بار موج.

  • بررسي
    پس از نصب، از یک تحلیلگر شبکه برای تأیید اینکهبار موجاز دست دادن بازگشت بهتر از 30 دبیل (VSWR < 1.065).



                             VN-WGLD-1826-WR42.

شماره بخشVN-WGLD-1826-WR42
فرکانس کار (GHz)18 تا 265
مقاومت (اوم)50
VSWR≤1.03
دمای کار (°C)-40 ~ + 80
رابطWR42 ((BJ220)

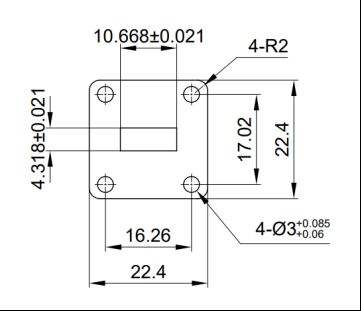

ابعاد ((ملی متر)به عنوان زیر
قدرت حمل2 (وات، حداکثر)
انطباق با ROHSآره




18-26.5GHz WR-42 بار موج VN-WGLD-1826-WR42 018-26.5GHz WR-42 بار موج VN-WGLD-1826-WR42 1

برچسب‌ها:

دستگاه هدایت موج,بار موج هدایت,بار پایان موج هدایت,

بار موجبر VN-WGLD-1826-WR42,

بار موجبر 18-26.5 گیگاهرتز
