فیلتر کواکسیال DC-16.5 GHz
  • نام

فیلتر کواکسیال DC-16.5 GHz

MOQ: 5 عدد
قیمت: negotiable
روش پرداخت: L/C، D/A، D/P، T/T
ظرفیت تأمین: 500
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع
چین
نام تجاری
Vinncom
گواهی
ISO 9000 ROHS
شماره مدل
VN-CFLT-SF-DC16
شماره قطعه:
VN-CFLT-SF-DC16
فرکانس کاری (گیگاهرتز):
DC-16.5
امپدانس (اهم):
50
افت درج (dB):
0.5
ضرر برگشتی (dB):
16
کانکتورهای RF:
SMA-M&SMA-F
برجسته کردن:

فیلتر هم محوری DC-16.5 GHz

,

فیلتر هم محوری هدایت موج

,

فیلتر هم محوری فرکانس بالا

توضیحات محصول

فیلتر کواکسیال DC-16.5GHzکواکسیال فیلتر



  • از اجزای پایین‌دستی در برابر انرژی خارج از باند محافظت می‌کند
  • نسبت سیگنال به نویز (SNR) سیستم را بهبود می‌بخشد
  • قابلیت اطمینان بالا در محیط‌های سخت (لرزش، دما، رطوبت)





سناریوهای کاربرد / سناریوهای کاری یکفیلتر موج‌بر

  • سیستم‌های رادار –
    یکفیلتر موج‌برفرکانس‌های فرستنده و گیرنده را در رادار با فرکانس چابک جدا می‌کند، یا تداخل خارج از باند را رد می‌کند.

  • ایستگاه‌های زمینی ارتباط ماهواره‌ای (Satcom) –
    یکفیلتر موج‌برانتشارهای ناخواسته و ناخواسته را قبل از رسیدن سیگنال به آنتن از مبدل بالا حذف می‌کند.

  • سیستم‌های جنگ الکترونیک (EW) –
    یکفیلتر موج‌برباند فرکانسی مورد نظر را انتخاب می‌کند در حالی که سیگنال‌های اخلال خارج از آن باند را رد می‌کند.

  • تنظیمات تست و اندازه‌گیری –
    یکفیلتر موج‌بردر کالیبراسیون تحلیلگر شبکه برای ایجاد سیگنال‌های تست تمیز و بدون هارمونیک استفاده می‌شود.

  • فرستنده‌ها و تقویت‌کننده‌های مایکروویو –
    یکفیلتر موج‌برهارمونیک‌ها و محصولات خارج از باند تولید شده توسط مراحل تقویت‌کننده غیرخطی را سرکوب می‌کند.

 VN-CFLT-SF-DC16.pdf

شماره قطعه VN-CFLT-SF-DC16
فرکانس عملیاتی (گیگاهرتز) DC-16.5
رد (dB) 32dB@26.5GHz-40GHz
افت درج (dB) ≤0.5
افت بازگشت (dB) 16
کانکتورهای RF SMA-M&SMA-F
دمای عملیاتی (℃) -40 ~ + 85

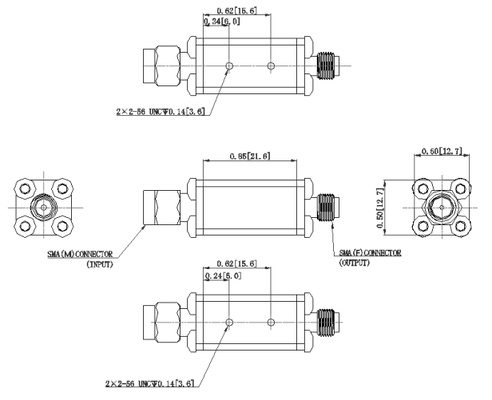

ابعاد (میلی‌متر) همانطور که در زیر آمده است
انطباق ROHS بله







فیلتر کواکسیال DC-16.5 GHz

برچسب‌ها:

دستگاه هدایت موج,بار موج هدایت,بار پایان موج هدایت,

waveguide load,

waveguide termination load
