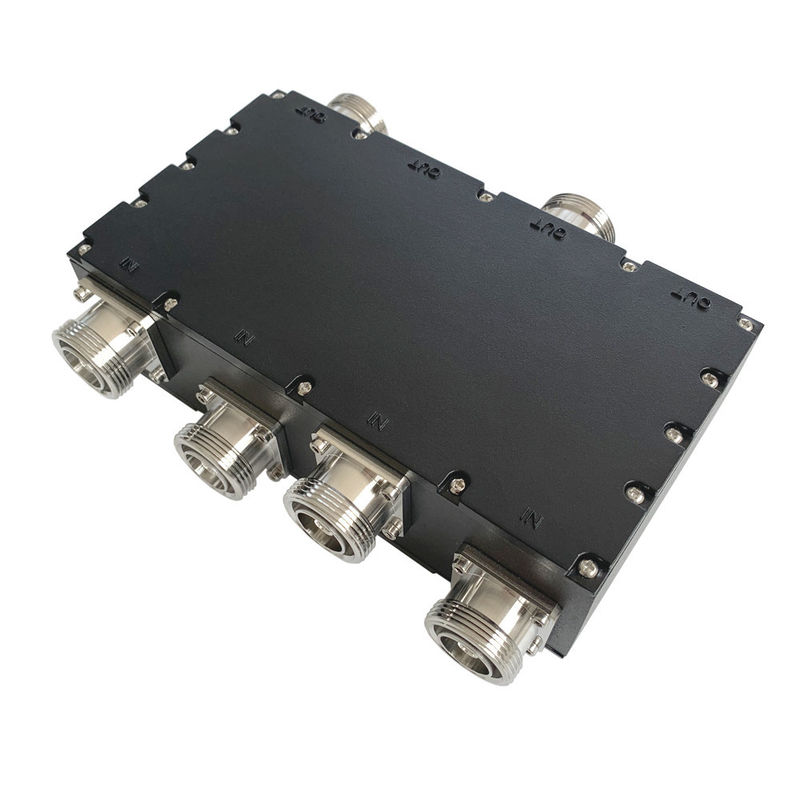

698-3800MHz 2in 2out DIN زنانه کوپلر هیبریدی
  • name
  • name
  • name
  • name

698-3800MHz 2in 2out DIN زنانه کوپلر هیبریدی

MOQ: 5 عدد
قیمت: negotiable
payment method: D/A، L/C، D/P، T/T
Supply Capacity: 60 عدد در روز
Detail Information
توضیحات محصول
Detail Information
محل منبع
چین
نام تجاری
Vinncom
گواهی
ROHS ISO9000
شماره مدل
VN-HC4x4-0738-OD
فرکانس:
698-2700MHz 698-3800MHz
کانکتور:
دین زن
رنگ:
سفارشی
OEM/ODM:
قابل قبول
PIM پایین:
-160dbc
درخواست:
DAS IBS
RoHS:
انطباق
طراحی:
باند پهن
برجسته کردن:

ترکیب کننده هایبریدی IBS,ترکیب کننده ی کوپلر هیبریدی DAS,کوپلر هیبریدی مربع DAS

,

DAS Hybrid Coupler Combiner

,

DAS quadrature hybrid coupler

توضیحات محصول

698-3800MHz 2in 2out DIN زنانه کوپلر هیبریدی



  • منزوی بودن بالا
  • PIM پایین -160dBc@43dBm*2
  • قابل حمل برای نصب



VN-HC2x2-0738-OD-xxx.pdf

شماره بخش VN-HC4x4-0738-OD
فرکانس عملیاتی (MHz) ۶۹۸-۸۰۰
مقاومت (اوم) 50
VSWR ≤1.3
از دست دادن ورودی (dB) 6.2±1
عایق بندی (dB) ≥20
IM3 (dBc @ 2×43dBm) -160
درخواست در داخل و خارج
درجه حفاظت IP65
دمای کار (°C) -40 ~ + 80
رابط زنانه
قدرت حمل (وات، حداکثر) 500
قدرت اوج (وات، حداکثر) 1500
ابعاد (ملی متر) ((L × W × H ، بدون اتصال) 192 × 103 × 60
وزن خالص (g) ۲۳۷۰ ± ۲۰
ابعاد بسته بندی (mm,L×W×H) 210 × 170 × 65
بسته بندی اندازه کارتن (mm,L×W×H) 530 × 440 × 80
انطباق با ROHS آره







698-3800MHz 2in 2out DIN زنانه کوپلر هیبریدی 0





ترکیب کننده هیبریدی برای تقسیم و ترکیب سیگنال های RF استفاده می شود. این مربوط به هیبرید 3 dB است که بر اساس خطوط انتقال PCB یا هیبرید دی الکتریک 3db است.و معمولا به عنوان ترکیب کننده در سیستم آنتن توزیع شده استفاده می شود ((DAS).

وین کام انواع مختلفی از ترکیب کننده های هیبریدی برای فرکانس های مختلف دارد از 130MHZ تا 6000MHZ به عنوان مثال 2in1out

3 در 3 خارج و 4 در 4 خارج برای استفاده های مختلف و محصولات سفارشی نیز خوش آمدید.




Tags:

ترکیب کننده های ترکیبی,یک کوپلر هیبریدی با قدرت بالا,کوپلر هیبریدی مربع,

ترکیب کننده هایبریدی IBS,ترکیب کننده ی کوپلر هیبریدی DAS,کوپلر هیبریدی مربع DAS,

quadrature hybrid coupler
